Назначение и область применения

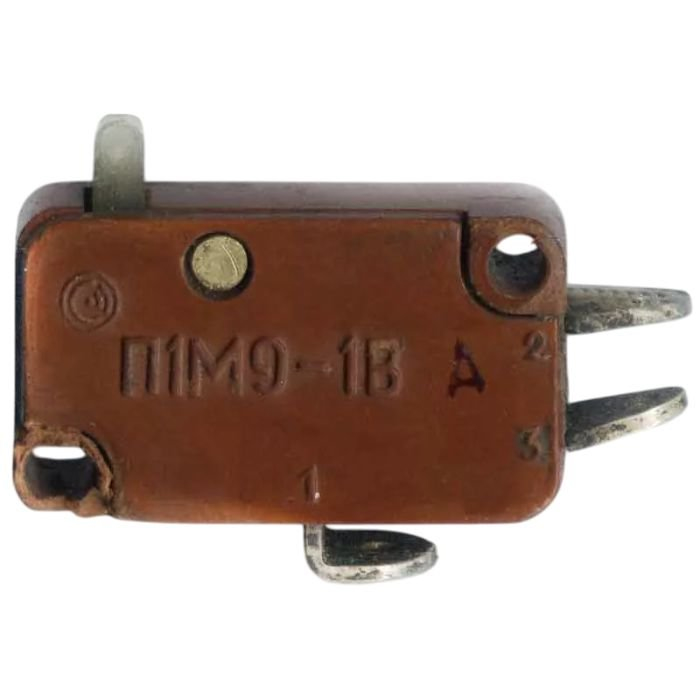

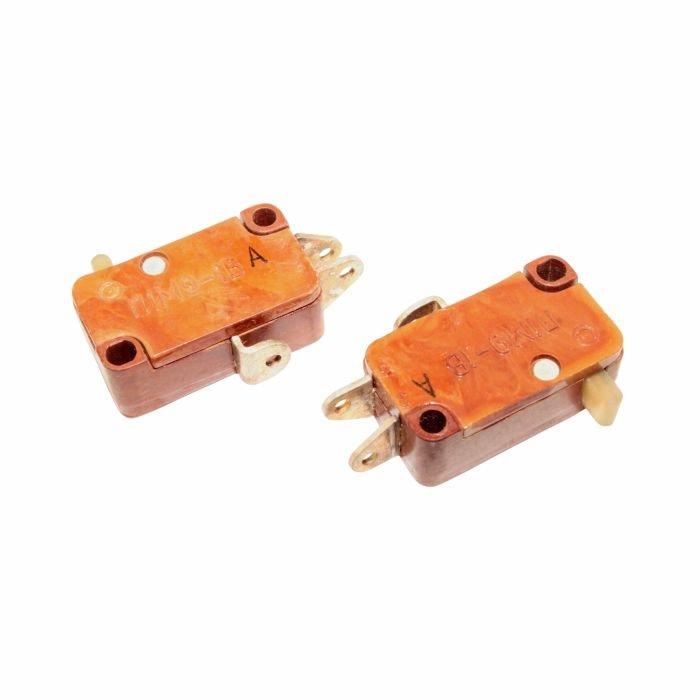

П1М9-1В (5) — микропереключатель производства Смоленского завода, представленный в категории «МикроПереключатели». Артикул позиции — 21497. По приведённым данным, изделие имеет одинарный разрыв электрической цепи и предназначено для коммутации цепей постоянного и переменного тока. Его применяют в промышленном оборудовании, электронике, реле и автоматике, в том числе в составе устройств, где требуется всеклиматическое исполнение и объёмный монтаж.

Конструкция содержит приводной элемент с нормированными рабочим, дополнительным и дифференциальным ходами, а также нормированными усилиями срабатывания. Микропереключатель относится к объёмному монтажу: подключение выполняется через выводы.

Подтверждённые технические особенности

Электрические параметры

• Сопротивление контакта — до 0,02 Ом для категории качества «ВП» и до 0,05 Ом для приёмки «СКК».
• Электрическая прочность изоляции — 1100 В эффективного значения.
• Сопротивление изоляции — не менее 1000 МОм.
• Время срабатывания подвижных контактов — не более 0,03 с.

Механические параметры и конструкция

• Масса изделия — не более 10 г.
• Усилие срабатывания прямого действия — не более 8,5 Н, обратного — не менее 0,5 Н.
• Рабочий ход приводного элемента — 1,5–3,5 мм, дополнительный ход — не менее 0,6 мм, дифференциальный — не более 1,2 мм.

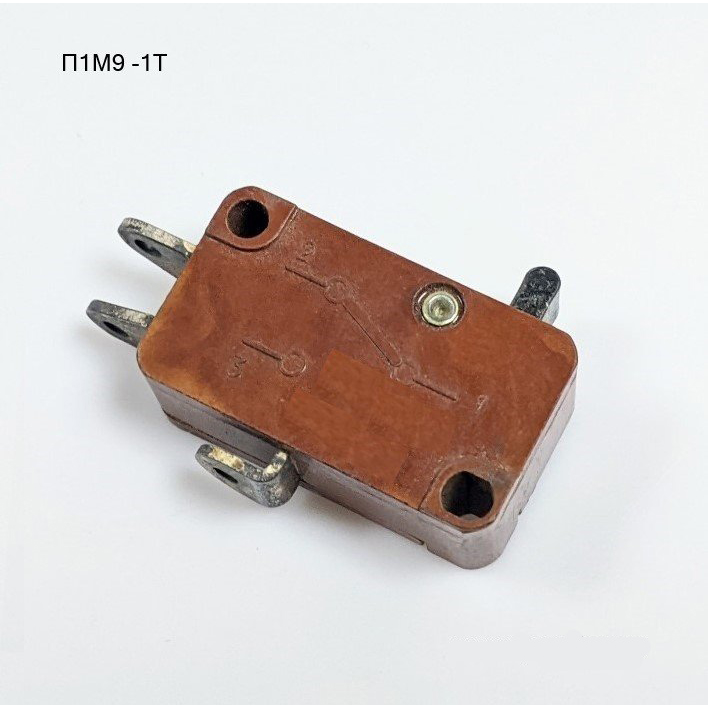

• Корпус имеет три вывода диаметром 2H13; крепление выполняется на два отверстия M2,5.
• Справочные размеры корпуса — 23 ± 0,1 мм в длину и 11 ± 0,1 мм в ширину.

Условия эксплуатации и ресурс

Для категории «ВП» рабочий диапазон температур составляет от -60 до +125 °С; приёмка «5» соответствует этой группе. Для приёмки «СКК» верхняя граница указана до +100 °С. Повышенная влажность при +35 °С может достигать 98%.

Минимальная наработка составляет 5000–10000 ч в зависимости от категории. Гарантийный срок — 12–15 лет. Эти параметры определяют применение микропереключателя в схемах, где требуется коммутация при воздействии температуры, влажности и механических нагрузок.

Сведения карточки товара

1. Производитель — Смоленский завод.
2. Категория — МикроПереключатели.
3. Артикул — 21497.
4. Год в карточке — 2022.
5. Упаковка — заводская.

Изделие П1М9-1В (5) применяется в электронике, реле и автоматике. При подборе следует учитывать категорию качества, так как от неё зависят допустимое сопротивление контакта, температурный диапазон и ресурс.
