Назначение и область применения

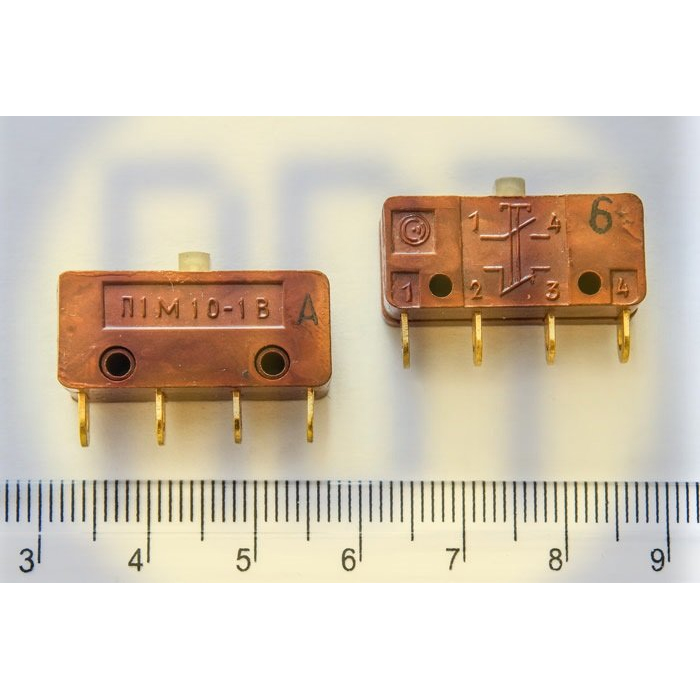

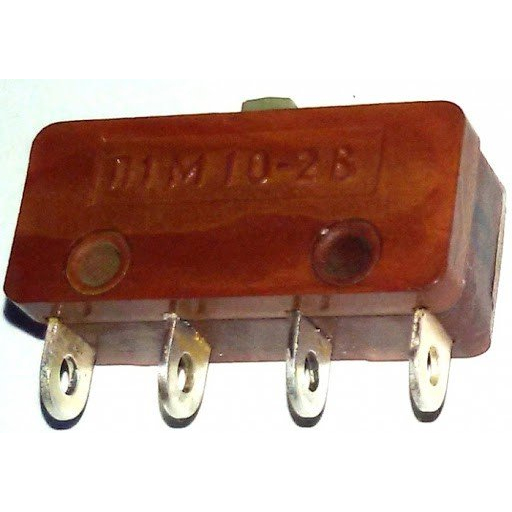

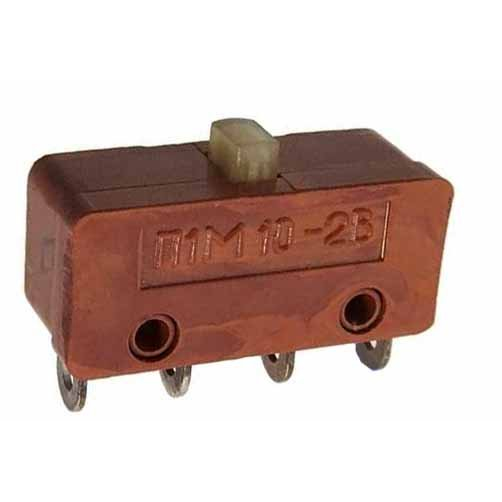

П1М10-4В(9) — это микропереключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, электротехнических устройствах и контрольно-измерительных приборах.

Микропереключатель применяется в составе электро-, радио- и контрольно-измерительной аппаратуры, где требуется механическое срабатывание при небольшом рабочем ходе приводного элемента. Климатическое исполнение В обеспечивает надёжную работу в различных условиях эксплуатации. Символ (9) в обозначении указывает на модификацию или вариант исполнения в рамках серии П1М10.

Артикул изделия — 21502, категория — МикроПереключатели. Год выпуска — 2022. Поставка осуществляется в заводской упаковке, срок поставки составляет 2–4 недели.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели микропереключателя:

• Коммутационная способность: ток от 1 мА до 5 А.
• Напряжение коммутации: от 3 до 250 В переменного тока или до 36 В постоянного тока.
• Коммутируемая мощность — до 254 В·А.
• Усилие переключения при прямом срабатывании — от 1 до 6 Н (от 0,1 до 0,6 кгс).
• Рабочий ход приводного элемента — от 1 до 2 мм.
• Сопротивление электрического контакта — не более 0,05 Ом для категории «ВП» и не более 0,08 Ом при приёмке «СКК».
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 1200 В эффективного значения.
• Количество коммутационных циклов — до 50 000.
• Масса изделия — не более 6 г.

Условия эксплуатации

Диапазон рабочих температур зависит от приёмки и категории исполнения. Для приёмки «СКК» он составляет от минус 60 до плюс 100 градусов Цельсия. Для категории «ВП» диапазон расширяется от минус 100 до плюс 125 градусов Цельсия. Такие границы позволяют применять микропереключатель в аппаратуре, работающей в жёстких климатических условиях.

Конструкция изделия включает две коммутируемые цепи с двойным разрывом. Это решение повышает надёжность размыкания цепи и снижает вероятность отказа контактной группы при коммутации нагрузок в пределах заявленных значений тока и напряжения.

Габариты и конструктивные особенности

Габаритные размеры приведены ориентировочно и учитывают монтажные элементы. Длина изделия составляет до 18,5 мм, ширина — 10 мм, высота — 11,5 мм. Небольшие размеры и масса не более 6 г позволяют устанавливать микропереключатель в аппаратуре с плотной компоновкой, в том числе в малогабаритных блоках и модулях.

Приводной элемент обеспечивает срабатывание при ходе от 1 до 2 мм, что важно при проектировании механизмов, где переключатель приводится в действие толкателем, рычагом или подвижной частью конструкции. Двойной разрыв двух коммутируемых цепей даёт возможность одновременно управлять двумя независимыми участками электрической схемы в рамках одного изделия.

Изделие выпускается в климатическом исполнении В, что подтверждает пригодность к работе в условиях, соответствующих данному исполнению, без дополнительных ограничений, выходящих за рамки заявленных температурных диапазонов.

Область применения и совместимость

Микропереключатель П1М10-4В(9) подходит для применения в радиоэлектронной аппаратуре, электроизмерительных приборах и устройствах автоматики, где требуется механическая коммутация цепей с током до 5 А и напряжением до 250 В переменного тока или до 36 В постоянного тока. Он может использоваться как концевой выключатель, датчик положения или элемент ручного управления.

При подборе изделия следует учитывать реальные параметры коммутируемой цепи: ток и напряжение не должны превышать указанные значения, а коммутируемая мощность — 254 В·А. Для цепей с низкими токами, начиная от 1 мА, микропереключатель также сохраняет работоспособность в пределах заявленных характеристик сопротивления контакта.

Поставка осуществляется в заводской упаковке Смоленского завода радиодеталей. Срок поставки составляет от 2 до 4 недель. Изделие относится к категории микропереключателей и предназначено для монтажа в составе готовой аппаратуры, выпускаемой предприятиями радиоэлектронной и приборостроительной отраслей.
