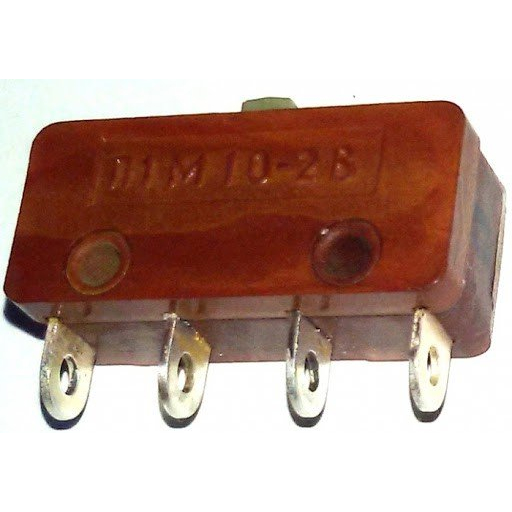

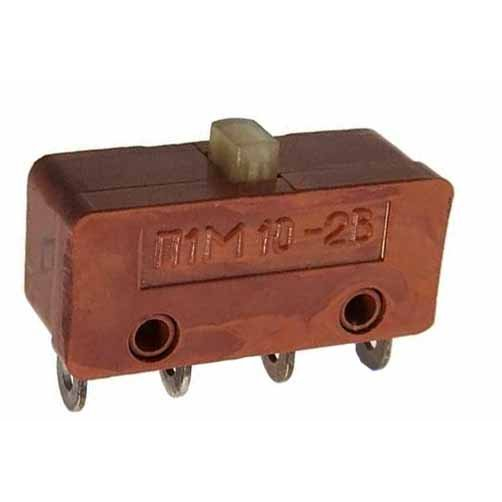

Назначение микропереключателя П1М10-2В (5)

П1М10-2В (5) производства Смоленского завода радиодеталей представляет собой герметизированный миниатюрный коммутационный элемент, предназначенный для переключения электрических цепей в радиоэлектронной аппаратуре, устройствах автоматики, системах контроля и управления. Изделие выпускается по отечественным техническим условиям на микропереключатели серии П1М10 и относится к категории микропереключателей.

Основное назначение данного элемента — коммутация цепей постоянного и переменного тока в условиях, когда предъявляются повышенные требования к надёжности контактных соединений. Переключатель применяется в составе промышленного и специального оборудования, где важны стабильность срабатывания и длительный срок службы.

Подтверждённые особенности конструкции

Микропереключатель П1М10-2В (5) имеет двойной разрыв цепи. Такое конструктивное решение увеличивает надёжность отключения и снижает вероятность возникновения дугового разряда между контактами. Масса корпуса составляет не более 5 г, что делает изделие типичным представителем класса микропереключателей, пригодных для установки в малогабаритные устройства.

Климатическое исполнение — В, что соответствует умеренному климату и применению в герметизированных или защищённых корпусах. Усилие срабатывания при прямом приводе составляет порядка 1–4 Н (около 0,1–0,4 кгс), а рабочий ход приводного элемента — обычно 1–2 мм. Это позволяет интегрировать переключатель в механизмы с небольшими перемещениями.

Электрические параметры

Основные электрические характеристики микропереключателя приведены ниже:

• Номинальный коммутируемый ток — до 0,5 А при постоянном и переменном токе.
• Напряжение коммутируемых цепей — до 250 В переменного или постоянного тока.
• Сопротивление электрического контакта — не более 0,05–0,08 Ом в зависимости от категории приемки (ВП или СКК).
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 1200 В переменного тока эффективного значения.

Условия эксплуатации и надёжность

Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия для изделий с приемкой СКК и до плюс 125 градусов Цельсия для изделий категории качества ВП. Гарантийный срок хранения и эксплуатации для П1М10-2В составляет 12 лет с даты изготовления.

Срок сохраняемости, включая хранение без подключённой нагрузки, достигает 100 000 циклов для некоторых режимов. При меньших нагрузках ресурс составляет от 50 000 до 100 000 циклов переключений. Таким образом, микропереключатель обеспечивает стабильную работу в течение длительного времени при соблюдении установленных режимов коммутации.

Применение

П1М10-2В (5) применяется в радиоэлектронной аппаратуре, устройствах автоматики и контроля, а также в других системах, где требуется надёжная коммутация слаботочных и среднепоточных цепей. Благодаря двойному разрыву цепи и герметизированному исполнению переключатель подходит для использования в оборудовании с повышенными требованиями к надёжности контактов.

Поставка осуществляется в заводской упаковке. Срок поставки составляет 2–4 недели. Год выпуска — 2022. Артикул изделия — 21500. Изготовитель — Смоленский завод.
