Назначение микропереключателя П1М10-1В (5)

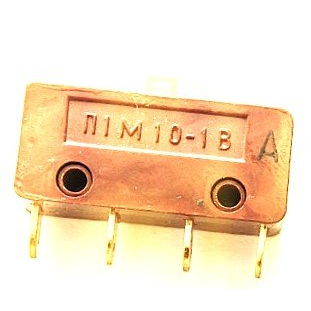

П1М10-1В (5) — это микропереключатель с двойным разрывом электрической цепи, выпускаемый Смоленским заводом радиодеталей (Открытое акционерное общество «Смоленский завод радиодеталей»). Изделие предназначено для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, а также в промышленной и электронной технике для точного переключения сигналов. Конструкция с двойным разрывом цепи обеспечивает надёжное размыкание коммутируемого участка и применяется там, где требуется стабильное срабатывание при малых усилиях и высокой точности переключения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения указаны для приёмки «5» с категорией качества «ВП», если не оговорено иное.

• Масса изделия — не более 5 г.
• Сопротивление электрического контакта — не более 0,05 Ом для приёмки «5» (категория качества «ВП»).
• Электрическая прочность изоляции — до 1200 В эффективного значения.
• Сопротивление изоляции — не менее 1000 МОм.
• Усилие срабатывания при прямом действии — от 0,1 до 0,4 Н.
• Обратное усилие — не менее 0,3 Н.
• Время срабатывания подвижных контактов — не более 0,01 с.
• Коммутируемое напряжение — от 0,1 мВ до 250 В.
• Коммутируемый ток — от 0,5 мкА до 0,5 А.
• Минимальная наработка — 10 000 ч.
• Климатическое исполнение — В.

Условия эксплуатации и надёжность

Переключатель работает при повышенной температуре до +125 °C (для «ВП») или +100 °C (для «СКК»), пониженной температуре до -100 °C или -60 °C соответственно, а также при относительной влажности до 98 процентов при +35 °C. Такие диапазоны позволяют использовать изделие в аппаратуре, подверженной воздействию широкого спектра климатических факторов. Минимальная наработка составляет 10 000 ч, что подтверждает ресурс для длительной эксплуатации в составе промышленного и электронного оборудования.

Габариты и установка

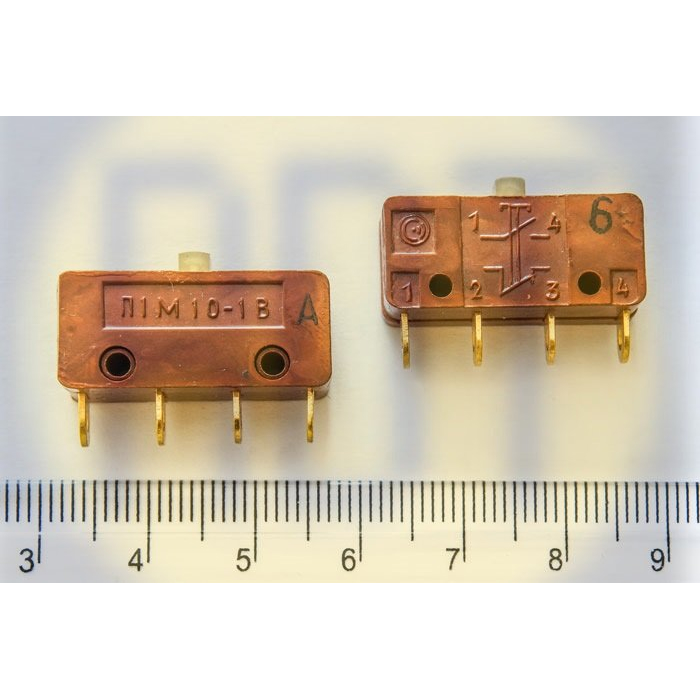

Габариты микропереключателя: длина до 25 мм, ширина 11 плюс-минус 0,5 мм, высота не более 18,5 мм. Установочные отверстия имеют диаметр 2 мм. Такие размеры обеспечивают возможность монтажа в составе блоков и модулей радиоэлектронной аппаратуры, где требуется компактное коммутационное устройство с двойным разрывом цепи.

Комплектация, производство и гарантия

Поставляется в заводской упаковке. Производитель — Смоленский завод. Артикул товара — 21499. Гарантийный срок для П1М10-1В составляет 12 лет. Год, указанный в карточке товара, — 2022.

Применение

Изделие применяется в промышленной и электронной технике для точного переключения сигналов, а также в радиоэлектронной аппаратуре для коммутации цепей постоянного и переменного тока. Благодаря малому усилию срабатывания, быстродействию не более 0,01 с и широкому диапазону коммутируемых напряжений и токов микропереключатель подходит для использования в схемах управления, контроля и сигнализации, где важны стабильность контакта и надёжный разрыв цепи.
