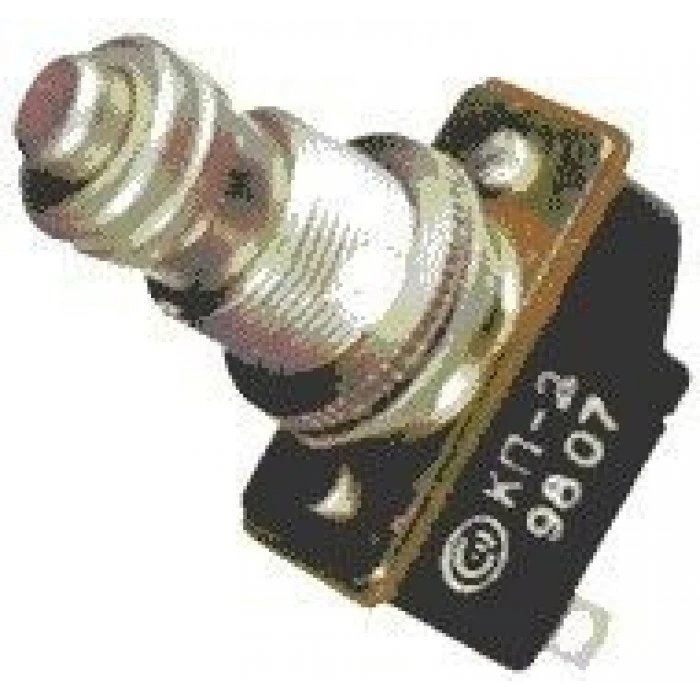

КП-3 (5) 2022г Смоленский завод

Цена:

450 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

КП-3 (5) Смоленский завод

Кнопочный переключатель КП‑3 (в том числе обозначение КП‑3(5)) — это типовой советский/российский электромеханический орган управления, выпускавшийся, в том числе, на Смоленском предприятии, специализировавшемся на приборостроении и электротехнике.

КП‑3 предназначен для коммутации электрических цепей постоянного и переменного тока в различных радио‑, электротехнических и контрольно‑измерительных устройствах. Корпус обычно выполнен в металлическом или металло‑пластмассовом исполнении, с винтовыми зажимами или пайкой под выводы, что обеспечивает достаточно надежное крепление и соединение в монтажных панелях.

У КП‑3 диапазон коммутационного тока составляет примерно от 0,01 мА до 6 А, а напряжение — от 0,1 В до 250 В, при максимальной коммутируемой мощности порядка 660 В·А. Сопротивление контакта не превышает 0,02 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает высокую надежность и малые потери в цепи.

Переключатель рассчитан на температуру окружающей среды примерно от −60 °C до +70 °C и повышенную влажность, что делает его пригодным для оборудования, работающего в условиях умеренного и холодного климата. Усилие переключения для КП‑3 обычно лежит в диапазоне 15–85 Н (примерно 1,5–8,5 кгс), а число коммутационных циклов до отказа — около 10 000, что соответствует типичному уровню для кнопочных переключателей общего применения.

Обозначение «КП‑3 (5)» чаще всего отражает модификацию или вариант исполнения КП‑3 (например, по количеству позиций, контактных групп или способу монтажа), встречающееся в каталогах и спецификациях смоленского и смежных заводов‑изготовителей. Такая номенклатура позволяет отделить от базовой КП‑3 разновидности, отличающиеся небольшими конструктивными или схемными особенностями, но сохраняющие основной функционал и габариты.

Описание

Назначение кнопочного переключателя КП-3 (5)

Кнопочный переключатель КП-3 (5) производства Смоленского завода представляет собой электромеханическое устройство, предназначенное для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, электротехнических установках, контрольно-измерительных приборах и промышленном оборудовании, где требуется надёжное ручное управление электрическими соединениями.

Переключатель рассчитан на эксплуатацию в широком диапазоне температур окружающей среды — примерно от минус 60 до плюс 70 градусов Цельсия. Повышенная влагостойкость конструкции позволяет использовать устройство в оборудовании, работающем в условиях умеренного и холодного климата, а также в помещениях с нестабильным температурно-влажностным режимом.

Подтверждённые технические особенности

Корпус переключателя выполнен в металлическом или металлопластмассовом исполнении. Для подключения внешних проводников предусмотрены винтовые зажимы либо контактные выводы под пайку. Такое конструктивное решение обеспечивает надёжную фиксацию проводников и стабильное электрическое соединение при монтаже на панелях различного оборудования.

Электрические параметры КП-3 (5) подтверждают его универсальность для применения в цепях управления и сигнализации. Диапазон коммутационного тока составляет приблизительно от 0,01 миллиампера до 6 ампер. Рабочее напряжение лежит в пределах от 0,1 до 250 вольт. Максимальная коммутируемая мощность достигает порядка 660 вольт-ампер. Сопротивление контакта не превышает 0,02 Ом, что обеспечивает малые потери в коммутируемой цепи. Сопротивление изоляции составляет не менее 1000 мегаом, гарантируя высокую электробезопасность и отсутствие паразитных утечек между контактными группами.

Механическая надёжность характеризуется усилием переключения в диапазоне от 15 до 85 ньютонов, что соответствует примерно от 1,5 до 8,5 килограмм-силы. Ресурс по числу коммутационных циклов до отказа составляет около 10 000 срабатываний — типичный показатель для кнопочных переключателей общего применения данной категории.

Особенности обозначения и применения

Индекс «(5)» в обозначении КП-3 отражает модификацию или вариант исполнения базовой модели. Подобная маркировка применяется для выделения разновидностей, отличающихся по количеству позиций, числу контактных групп или способу монтажа. Такая система номенклатуры позволяет точно идентифицировать изделие в каталогах, спецификациях и заказной документации.

Типовые области применения переключателя КП-3 (5):

пульты управления промышленным и лабораторным оборудованием;
контрольно-измерительные стенды и приборные панели;
электротехнические шкафы и распределительные устройства;
радиоэлектронные блоки с ручным переключением режимов;
оборудование, эксплуатируемое в условиях холодного климата.

Изделие поставляется в заводской упаковке. Срок поставки составляет от двух до четырёх недель. Производитель — Смоленский завод. Год выпуска данной партии — 2022.

Комплектация и хранение

Переключатель поставляется как самостоятельное изделие в заводской упаковке, обеспечивающей сохранность при транспортировке и хранении. Упаковка защищает корпус и контактные выводы от механических повреждений и воздействия внешней среды до момента монтажа.

При выборе модификации КП-3 (5) следует учитывать конкретную электрическую схему подключаемого оборудования, требуемое количество контактных групп и способ монтажа. Металлический или металлопластмассовый корпус обеспечивает совместимость с большинством типовых монтажных панелей, используемых в отечественной и зарубежной аппаратуре.
