Назначение и область применения

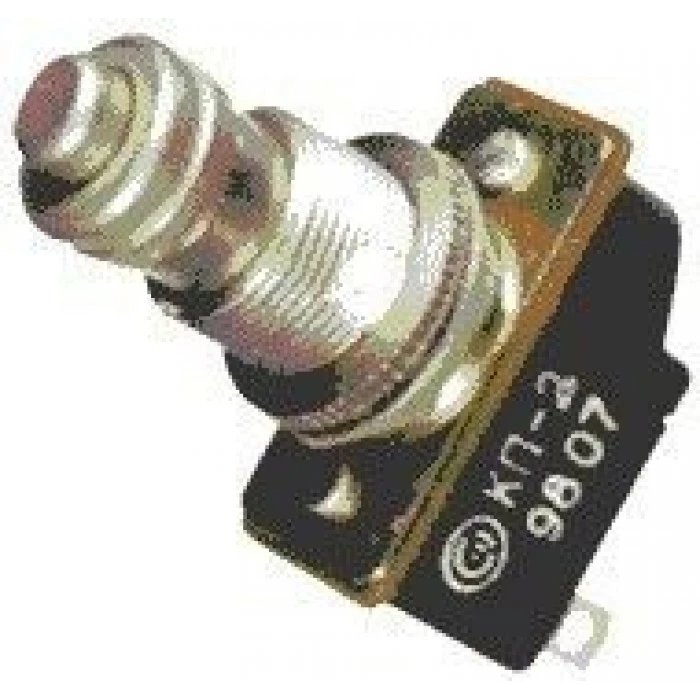

Кнопочный переключатель КП-3В (5) производства Смоленского завода представляет собой коммутационное устройство, предназначенное для ручного управления электрическими цепями постоянного и переменного тока. Изделие относится к серии отечественных миниатюрных переключателей КП-1, КП-2 и КП-3, разработанных для установки в радиоэлектронную аппаратуру различного назначения, включая военные и специальные изделия.

Переключатель применяется в низковольтных и управляющих цепях, где требуется периодическое замыкание или размыкание контактов без фиксации положения. Благодаря компактным размерам и объемному монтажу, КП-3В (5) подходит для компоновки в плотных монтажных схемах, панелях управления, пультах оператора и контрольно-измерительном оборудовании.

Технические особенности и подтверждённые характеристики

КП-3В (5) выполнен по нормативной документации военного приемочного контроля, что подтверждает соответствие изделия установленным требованиям к качеству и надежности. Переключатель представляет собой двухполюсное контактное устройство с алгоритмом работы «on–(on)»: нажатие кнопки замыкает или размыкает контакты, при этом фиксированное положение отсутствует, и возврат в исходное состояние происходит автоматически.

• Номинальное напряжение: переменный ток до 127 В, постоянный ток до 220 В
• Рабочий ток: переменный от 0,2 до 3 А, постоянный от 0,2 до 5 А
• Максимальная коммутационная мощность: не более 660 В·А для переменного тока или 660 Вт для постоянного тока
• Сопротивление контакта: не более 0,02 Ом
• Сопротивление изоляции: не менее 1000 МОм
• Электрическая прочность изоляции: 1100 В эффективного значения
• Усилие переключения: от 15 до 85 Н
• Габаритные размеры: около 28 на 19 на 17 мм
• Посадочный диаметр под панель: порядка 12,2 мм
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия
• Климатическое исполнение: УХЛ, умеренный и холодный климат
• Ресурс: порядка 10 000 коммутационных циклов
• Максимальный срок хранения до установки: около 10 лет при соблюдении условий хранения

Конструкция и материалы

Корпус переключателя изготовлен из аминопласта — материала, обладающего высокой механической прочностью, стойкостью к нагреву и химическим воздействиям. Кнопка-толкатель выполнена из металла, что обеспечивает износостойкость при многократных нажатиях и устойчивость к внешним механическим нагрузкам. Монтаж изделия — объемный, выводы рассчитаны на пайку в отверстия печатной платы или на монтажные стойки.

Конструкция переключателя обеспечивает стабильное контактное нажатие в пределах заявленного усилия, что исключает самопроизвольное срабатывание при вибрациях и случайных касаниях. Климатическое исполнение УХЛ подтверждает возможность эксплуатации в условиях умеренного и холодного климата, включая пониженные температуры до минус 60 градусов Цельсия.

Применение в аппаратуре

Переключатель КП-3В (5) применяется в составе радиоэлектронных блоков, систем управления, сигнализации и коммутации. Изделие подходит для использования в аппаратуре, эксплуатируемой в жестких климатических условиях, в том числе на открытом воздухе и в неотапливаемых помещениях. Широкий диапазон рабочих температур и высокая изоляционная стойкость позволяют устанавливать переключатель в устройствах, где предъявляются повышенные требования к надежности и долговременной стабильности параметров.

Производитель — Смоленский завод, известный поставщик электротехнических компонентов для промышленных и специальных применений. Поставка изделия осуществляется в заводской упаковке, срок поставки составляет от двух до четырех недель, что необходимо учитывать при планировании закупки для серийного производства или ремонтных нужд.
