Назначение кнопки К-4-2П (5)

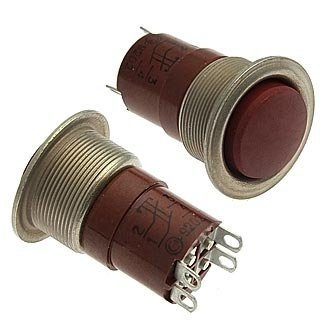

Кнопка К-4-2П (5) производства Смоленского завода радиодеталей представляет собой электромеханическое коммутационное устройство, предназначенное для управления электрическими цепями и подачи сигналов в аппаратуре промышленного и специального назначения. Изделие применяется в панелях управления станками, контрольно-измерительными приборами, блоками сигнализации и силовыми цепями оборудования, где требуется надёжная коммутация при значительных механических нагрузках.

Благодаря миниатюрным габаритам и двухполюсному исполнению с одним размыканием контактов, кнопка подходит для компактных приборных панелей и пультов. Она рассчитана на эксплуатацию в климатическом исполнении УХЛ и сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия для версий без протектора.

Подтверждённые технические особенности

Изделие К-4-2П (5) обладает следующими характеристиками, подтверждёнными технической документацией производителя:

• Двухполюсное исполнение с одним размыканием контактов
• Диаметр установки от 20 до 24 мм
• Усилие переключения в диапазоне от 9,8 до 49 Н
• Сопротивление контакта не более 0,01 Ом
• Электрическая прочность изоляции до 1500 В эффективного значения
• Максимальная коммутируемая мощность около 250 Вт при напряжении до 250 В и токе до 5 А
• Механический ресурс до 10 000 циклов переключения
• Возможность комплектации пластиковым или металлическим протектором, в том числе красного цвета

Приёмка изделий осуществляется по стандарту «5», что означает усовершенствованный контроль качества на предприятии-изготовителе. Это подтверждает повышенные требования к надёжности и стабильности параметров каждой выпускаемой единицы.

Применение и условия эксплуатации

Кнопки серии К-4-2П востребованы в электронике, станкостроении, приборостроении и промышленной автоматике. Они устанавливаются в цепи управления и сигнализации, где необходимо частое механическое воздействие на коммутационный элемент при сохранении стабильного электрического контакта.

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 85 градусов Цельсия, что позволяет использовать его как в отапливаемых помещениях, так и в неблагоприятных климатических условиях. Исполнение УХЛ подтверждает пригодность для умеренного и холодного климата.

Комплектация кнопки может включать протектор, который защищает исполнительный элемент от случайных нажатий и механических повреждений, а также обеспечивает дополнительную визуальную идентификацию в зависимости от цветового исполнения.

Изготовитель и контроль качества

Производителем изделия является Смоленский завод радиодеталей — предприятие, специализирующееся на выпуске электромеханических компонентов. Завод осуществляет полный цикл производства кнопок серии К, включая механическую обработку, сборку и электрические испытания. Приёмка по стандарту «5» гарантирует проведение дополнительных проверок, что подтверждает соответствие изделия заявленным характеристикам.

Поставка осуществляется в заводской упаковке, которая обеспечивает сохранность изделия при транспортировке и хранении.
