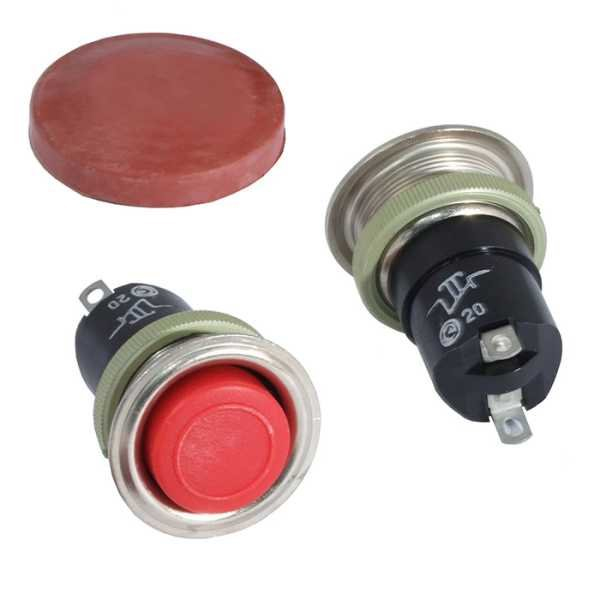

К-3-2П (5) Смоленский завод

К-3-2П (5) — это кнопочный переключатель, выпускавшийся Смоленским заводом «Авангард» (СССР/РФ), предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре.

Назначение

Кнопка используется для работы с постоянным и переменным током в цепях сигнализации, питания и управления. Она подходит для активных и индуктивных нагрузок, без фиксации в нажатом положении, часто для объёмного монтажа.

Технические характеристики

• Номинальное напряжение: 250 В.

• Номинальный ток: 5 А (отсюда обозначение "(5) ").

• Максимальная коммутируемая мощность: 250 Вт (ВА).

• Сопротивление электрического контакта: не более 0,01 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 1500 В эфф.

• Усилие переключения: 9,8–49 Н (1–5 кгс).

• Ресурс: до 10000 циклов.

• Диапазон температур: от -60°C до +85°C (без протектора) или от -40°C до +85°C (с протектором "П ").

Конструкция и маркировка

Модель К-3-2П — однополюсная (или двухполюсная в некоторых вариантах) с протектором, диаметр установки М20. "П " обозначает наличие протектора, а цифры указывают на цвет и тип. Климатическое исполнение УХЛ, срок сохраняемости — 15 лет.
