Назначение

Кнопка К-2-2П (5) производства Смоленского завода предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и систем управления. Устройство относится к категории кнопок моментального действия — срабатывание происходит при нажатии, а возврат в исходное положение осуществляется автоматически после снятия усилия, без механической фиксации. Такая конструкция востребована в схемах, где требуется кратковременное замыкание или размыкание цепи: пуск и остановка исполнительных механизмов, сброс аварийных сигналов, пошаговое переключение режимов.

Кнопка рассчитана на монтаж в отверстие диаметром 20 мм с креплением на панель резьбовым соединением. Климатическое исполнение УХЛ подтверждает пригодность изделия к эксплуатации в условиях умеренного и холодного климата, что расширяет область применения от отапливаемых производственных помещений до оборудования, работающего в неотапливаемых боксах или на открытых площадках.

Подтверждённые особенности

Кнопка К-2-2П (5) обладает следующими характеристиками, заявленными производителем:

• Контактная группа: однополюсная, исполнение 1 размыкание — нормально замкнутое положение.
• Усилие переключения: от 9,8 до 49 Н.
• Сопротивление контакта: не более 0,01 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 1500 В эффективного значения.
• Диапазон рабочих температур: от минус 40 до плюс 85 градусов Цельсия при использовании с защитным протектором.
• Коммутируемый ток: до 5 А при напряжении до 250 В.
• Ресурс: до 50 000 циклов переключения.

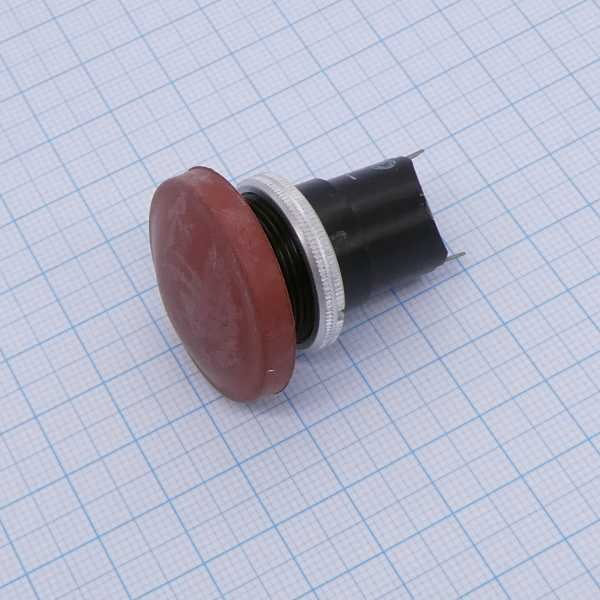

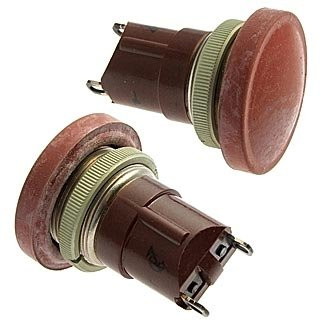

Корпус выполнен из пластика и оснащён красным протектором, защищающим исполнительный элемент от случайных нажатий и внешних воздействий. Маркировка «(5)» в наименовании указывает на заводскую приёмку Смоленского завода, что подтверждает прохождение изделием контроля качества и соответствие установленным стандартам. Подключение внешних проводников осуществляется через винтовой клеммный блок зелёного цвета, обеспечивающий надёжную фиксацию жил и удобство монтажа.

Применение

Кнопка К-2-2П (5) применяется в электрических схемах, где необходима коммутация тока до 5 А. Благодаря нормально замкнутой контактной группе устройство подходит для цепей аварийной остановки, блокировок, сигнализации и защитных контуров.

Резьбовое крепление на панель позволяет устанавливать кнопку в металлические и пластиковые корпуса приборов, пультов управления, распределительных шкафов и технологических установок. Диаметр посадочного отверстия 20 мм совместим с распространёнными монтажными панелями радиоэлектронной аппаратуры.

Рабочий диапазон температур от минус 40 до плюс 85 градусов Цельсия допускает использование кнопки в составе оборудования, эксплуатируемого в суровых климатических условиях. Ограничение по температуре действует при установленном защитном протекторе, который поставляется вместе с изделием.

Коммутационная способность до 250 В позволяет задействовать кнопку как в низковольтных цепях постоянного тока, так и в сетях переменного тока промышленной частоты, характерных для систем автоматики и релейной защиты.
