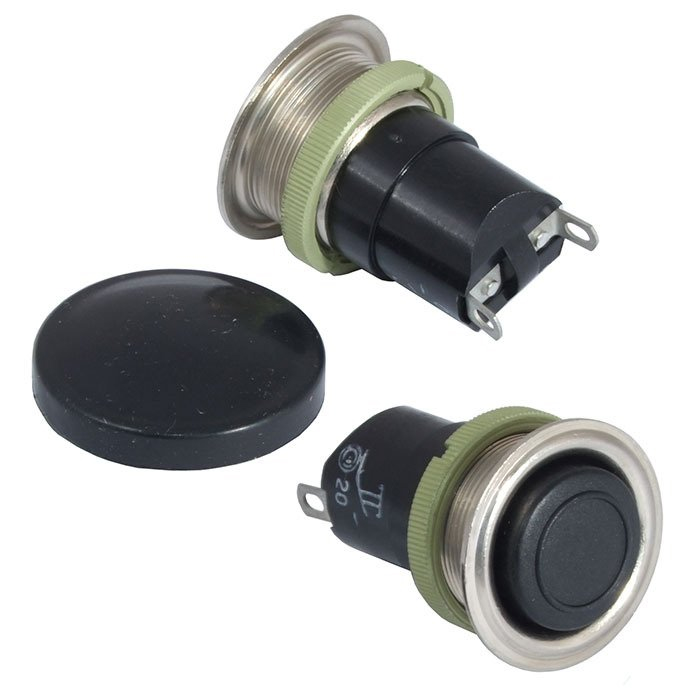

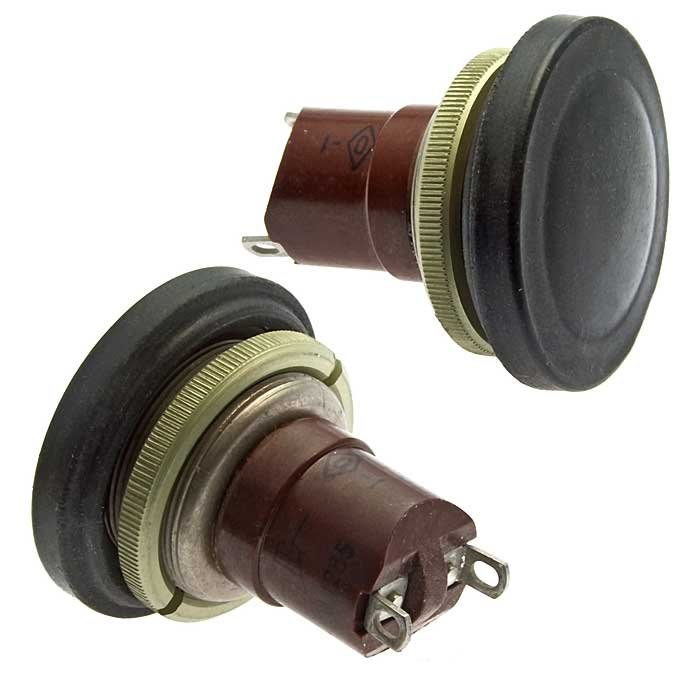

К-2-1П (5) Смоленский завод

Кнопка К‑2‑1П (5) — это малогабаритная кнопка без самовозврата, относящаяся к серии К‑1…К‑4, которая традиционно выпускалась на Смоленском радиозаводе (СмолРЗ) и применяется в радио‑ и электронной аппаратуре для коммутации цепей управления и сигнализации.

Назначение и области применения

Кнопка предназначена для коммутации электрических цепей постоянного и переменного тока в аппаратуре РЭА, обычно в интерфейсах управления, включения/выключения режимов, подтверждения режимов и аналогичных задач. Благодаря широкому диапазону коммутируемых токов (до нескольких ампер) и напряжений до 250 В она широко используется в промышленных и лабораторных устройствах.

Конструкция и маркировка

В обозначении К‑2‑1П (5) буквы и цифры означают:

• «К» — кнопка;

• «2» — серия (К‑2);

• «1» — цвет кнопки (обычно чёрная);

• «П» — кнопка без самовозврата (с фиксацией положения);

• «(5)» чаще всего указывает на диаметр фланца или типоразмер корпуса под стандартное монтажное отверстие.
  Корпус и кнопка обычно выполнены металлическими, что обеспечивает хорошую механическую жёсткость и надёжность при многократных включениях.

Электрические и механические параметры

Кнопки серии К‑2 имеют довольно высокую электрическую стойкость и малое переходное сопротивление контактов (порядка десятых долей ома), что снижает нагрев и падение напряжения в цепи. Они рассчитаны на большое количество коммутационных циклов (до ~50 000) и характеризуются высоким сопротивлением изоляции (не менее 1000 МОм) и электрической прочностью изоляции порядка 1500 В (эффективное значение).

Климатические условия и надёжность

Кнопки выполнены в климатическом исполнении УХЛ (для умеренного и холодного климата) и могут работать в широком диапазоне температур: без протектора — примерно от −60 °C до +85 °C, а с протектором — от −40 °C до +85 °C. Это делает их пригодными для использования как в помещениях, так и в условиях, близких к экстремальным, при условии хорошей герметизации панели.
