Назначение и область применения

Кнопка К-1-1П (5) производства Смоленского завода «Электроаппарат» (СЗЭА) представляет собой миниатюрное коммутационное устройство, предназначенное для замыкания и размыкания электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие ориентировано на применение в промышленной электронике, измерительных приборах, пультах управления и другом оборудовании, где требуется компактный орган управления с высоким ресурсом и стабильностью характеристик.

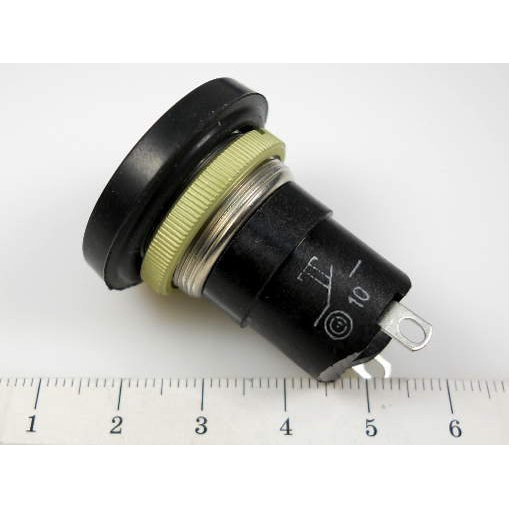

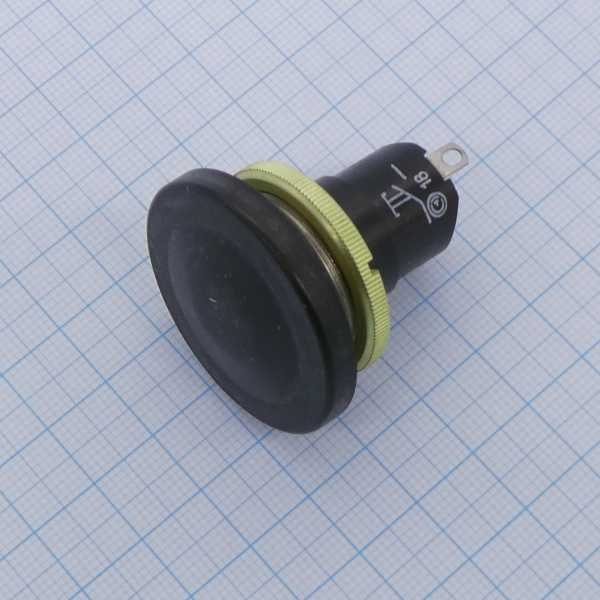

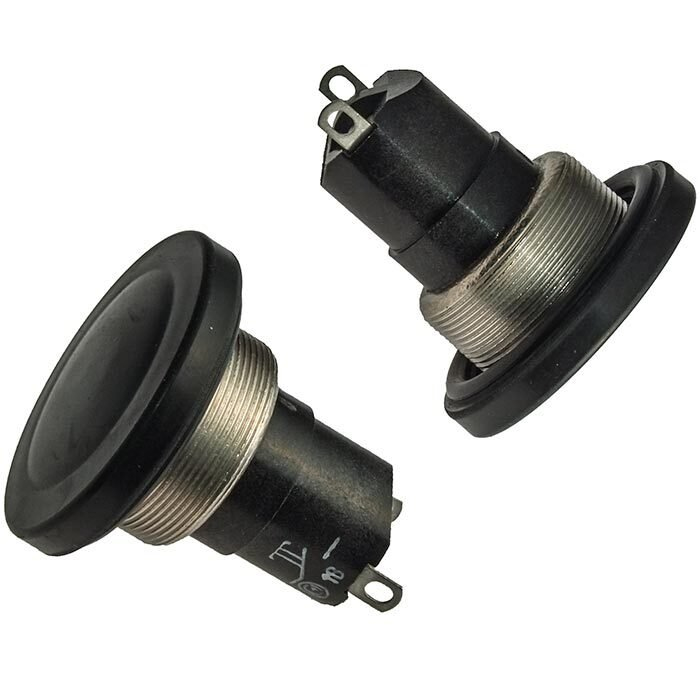

Конструкция кнопки предусматривает один замыкающий контакт. Установка выполняется в отверстие диаметром 20 мм, что обеспечивает совместимость с распространёнными монтажными панелями. В ряде вариантов исполнения корпус выполнен из металла, что повышает механическую прочность и устойчивость к внешним воздействиям. Кнопка часто комплектуется чёрным протектором, защищающим толкатель от случайного нажатия и загрязнения, что особенно важно для эксплуатации в производственных условиях.

Подтверждённые технические особенности

Кнопка К-1-1П (5) характеризуется следующими параметрами, подтверждёнными производителем:

• Электрическая прочность изоляции — 1500 В (эффективное значение)
• Сопротивление электрического контакта — не более 0,01 Ом
• Сопротивление изоляции — не менее 1000 МОм
• Усилие переключения для версии с протектором — от 5,0 до 17 Н (0,5–1,7 кгс)
• Коммутируемый ток — от 1×10⁻³ до 5 А
• Диапазон коммутируемых напряжений — от 0,1 до 250 В
• Диапазон рабочих температур с протектором — от минус 40 до плюс 85 градусов Цельсия
• Количество циклов коммутации — до 50 000
• Срок сохраняемости — 15 лет

Климатическое исполнение изделия — УХЛ, что допускает эксплуатацию в умеренном и холодном климате, включая размещение в неотапливаемых помещениях и под навесом. Совокупность низкого переходного сопротивления контакта, высокой изоляционной способности и широкого диапазона коммутируемых токов делает кнопку универсальным решением для слаботочных и силовых цепей управления в пределах заявленных значений.

Монтаж, эксплуатация и комплектация

Монтаж кнопки осуществляется в отверстие диаметром 20 мм, фиксация производится стандартным крепёжным элементом с тыльной стороны панели. При установке следует учитывать толщину панели и обеспечивать доступ к контактным выводам для последующего подключения проводников. Подключение выполняется пайкой или с помощью наконечников, совместимых с конструкцией выводов изделия.

Поставка осуществляется в заводской упаковке Смоленского завода, что гарантирует сохранность изделия при транспортировке и хранении, а также подтверждает его подлинность и серийное происхождение. Срок поставки составляет 2–4 недели, что обусловлено производственным циклом и логистикой предприятия-изготовителя. Изделие поставляется как отдельная единица.

Надёжность и производственные гарантии

Смоленский завод «Электроаппарат» обеспечивает серийный выпуск кнопок К-1-1П (5) для российского рынка электроаппаратуры в соответствии с установленными техническими условиями. Заявленный срок сохраняемости 15 лет подтверждает высокое качество применяемых материалов и стабильность характеристик при длительном хранении до ввода в эксплуатацию.

Ресурс в 50 000 циклов коммутации позволяет использовать кнопку в устройствах с частыми оперативными переключениями, а рабочий диапазон от минус 40 до плюс 85 градусов Цельсия (для версии с протектором) обеспечивает функционирование в жёстких температурных условиях — от неотапливаемых производственных помещений до оборудования с внутренним тепловыделением. Минимальный коммутируемый ток от 1×10⁻³ А позволяет применять кнопку в низковольтных цифровых и аналоговых цепях без риска неустойчивого контактирования.
