Назначение и область применения

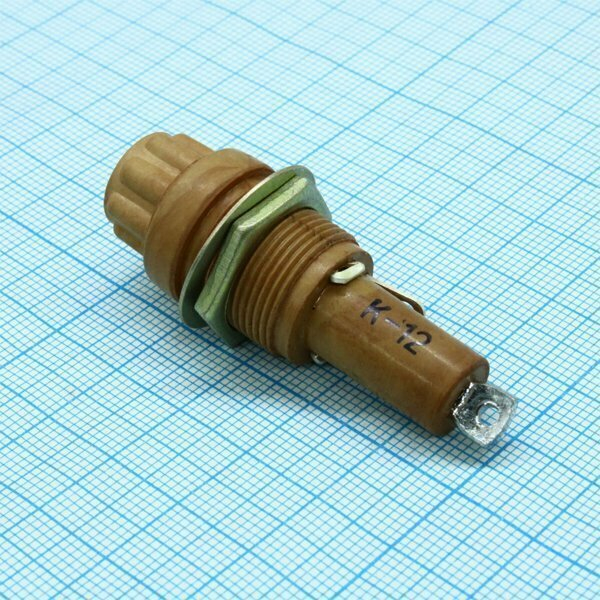

ДВП4-3В — серийный отечественный держатель плавких вставок, предназначенный для установки и электрического подключения цилиндрических предохранителей типоразмера 7 на 30 миллиметров. Изделие применяется в электрических цепях постоянного и переменного тока с частотой от 50 до 400 герц, в том числе в радиоэлектронной и промышленной аппаратуре.

Основное назначение держателя — обеспечение надёжного электрического соединения плавкой вставки с цепью и защита оборудования от перегрузок по току и коротких замыканий. Благодаря своим характеристикам ДВП4-3В востребован в аппаратуре общепромышленного и специального назначения, включая радиоэлектронную аппаратуру, где требуется быстрая замена предохранителя без демонтажа всего устройства.

Основные электрические параметры

Держатель рассчитан на работу в цепях с номинальным напряжением до 600 вольт постоянного и переменного тока; в ряде источников указывается рабочий диапазон от 250 до 600 вольт. Номинальный ток цепи составляет до 10 ампер.

• Номинальное рабочее напряжение — до 600 вольт постоянного и переменного тока (по отдельным данным от 250 до 600 вольт).
• Номинальный ток цепи — до 10 ампер.
• Сопротивление контакта — не более примерно 0,005 ома, что обеспечивает малые потери и нагрев в рабочем режиме.
• Электрическая прочность изоляции — порядка 1500 вольт при испытании между токоведущими и изолирующими частями.
• Сопротивление изоляции — обычно не менее 1000 мегаом.

Перечисленные параметры подтверждают пригодность держателя для длительной эксплуатации в цепях с умеренными токами и повышенными требованиями к стабильности контактного соединения.

Конструкция и условия эксплуатации

Корпус держателя изготовлен из термостойкого композиционного материала, например термостойкого карболита или стекловолокнита. Такой материал обеспечивает высокую теплостойкость и механическую жёсткость, необходимые для работы в условиях нагрева и вибрации.

Рабочий диапазон температур у большинства исполнений ДВП4-3В находится в пределах примерно от минус 60 до плюс 85 и до плюс 100 градусов Цельсия, что позволяет применять держатель в сложных климатических условиях. Монтаж предусматривается на панель сквозным креплением с помощью винтов или резьбовой крышки. Контактные зажимы обеспечивают надёжное фиксирование проводников и контактное нажатие не ниже нескольких ньютонов, что важно для стабильного переходного сопротивления.

Применение и особенности установки

Держатель ДВП4-3В устанавливается в аппаратуре, где требуется защита цепей питания и сигнальных цепей от токовых перегрузок. Типоразмер предохранителей 7 на 30 миллиметров относится к распространённым цилиндрическим вставкам, что упрощает подбор сменных элементов.

1. Установка плавкой вставки типоразмера 7 на 30 миллиметров в держатель.
2. Крепление держателя на панель сквозным способом с использованием винтов или резьбовой крышки.
3. Подключение проводников к контактным зажимам с обеспечением надёжного контактного нажатия.
4. Эксплуатация в цепях постоянного и переменного тока с частотой от 50 до 400 герц.

Таким образом, ДВП4-3В представляет собой функциональный и ремонтопригодный элемент защиты электрических цепей, сочетающий термостойкую конструкцию, стабильные электрические параметры и широкий температурный диапазон применения. Изделие выпускается в заводской упаковке и не имеет указанного производителя в предоставленных данных.
