Назначение держателя ДВП4-3В

ДВП4-3В — это держатель предохранительных вставок, предназначенный для монтажа на панель в электрических цепях. Изделие применяется для установки плавких вставок размером 7 на 30 мм и обеспечивает защиту оборудования от перегрузок и коротких замыканий. Держатель рассчитан на работу в сетях постоянного и переменного тока с частотой от 50 до 400 Гц, при напряжении от 250 до 600 В и токе до 10 А.

Артикул изделия — 21276. Товар относится к категории «Держатели предохранителей». Поставляется в заводской упаковке.

Подтверждённые технические характеристики

Электрические и механические параметры держателя ДВП4-3В определяют его пригодность для ответственных применений в радиоэлектронной аппаратуре и распределительных устройствах. Ключевые характеристики приведены ниже.

• Размер устанавливаемых плавких вставок: 7 на 30 мм.
• Род тока: постоянный и переменный.
• Частота переменного тока: от 50 до 400 Гц.
• Рабочее напряжение: от 250 до 600 В.
• Максимальный ток: до 10 А.
• Сопротивление контакта: менее 0,005 Ом.
• Электрическая прочность изоляции: 1500 В.
• Сопротивление изоляции: более 1000 МОм.
• Сила контактного нажатия: не менее 11,8 Н.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса: термореактивные стекловолокниты или карболит.

Указанные значения подтверждают способность держателя сохранять стабильный контакт и надёжную изоляцию как при низких, так и при повышенных температурах окружающей среды.

Конструкция и материалы

Корпус держателя ДВП4-3В выполнен из термореактивных стекловолокнитов или карболита. Эти материалы обеспечивают высокую электрическую прочность изоляции, стойкость к нагреву и механическим нагрузкам. Контактная группа рассчитана на длительную эксплуатацию: сопротивление контакта не превышает 0,005 Ом, а сила контактного нажатия составляет не менее 11,8 Н, что препятствует ослаблению соединения и перегреву в месте установки вставки.

Электрическая прочность изоляции на уровне 1500 В и сопротивление изоляции более 1000 МОм гарантируют безопасность при работе в цепях с напряжением до 600 В. Рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие в аппаратуре, эксплуатируемой в широком спектре климатических условий.

Применение и монтаж

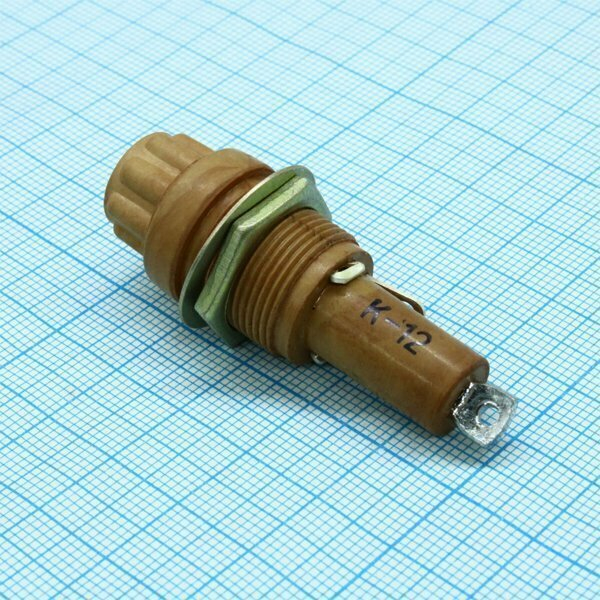

Держатель подходит для аппаратуры общепромышленного и специального назначения, включая радиоэлектронные устройства и распределительные щиты. Типичный вид изделия — исполнение для панельного монтажа, часто применяемое в радиоэлектронной аппаратуре.

Монтаж осуществляется на панель. Панельное исполнение обеспечивает надёжную фиксацию держателя и удобство замены плавких вставок при техническом обслуживании. Держатель ДВП4-3В может использоваться в составе цепей защиты как постоянного, так и переменного тока, что делает его универсальным решением для многих электротехнических задач.

1. Установите держатель на панель в предусмотренном месте.
2. Закрепите корпус и подключите контакты к цепи согласно схеме.
3. Установите плавкую вставку размером 7 на 30 мм в держатель.
4. Проверьте надёжность фиксации вставки и качество электрического контакта.

При соблюдении условий эксплуатации держатель обеспечивает защиту оборудования от перегрузок и коротких замыканий в сетях с напряжением от 250 до 600 В и током до 10 А.
