Назначение

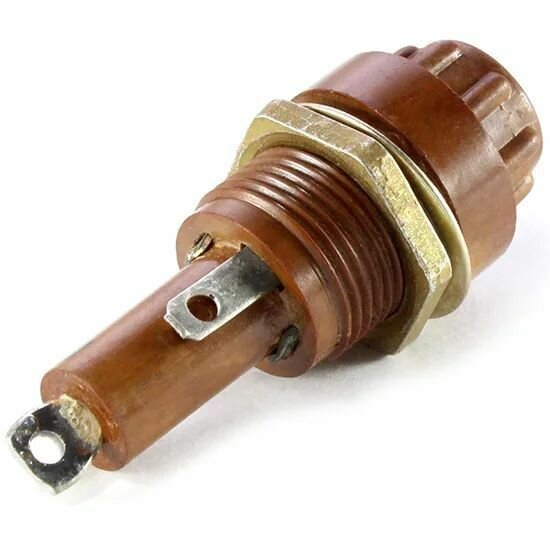

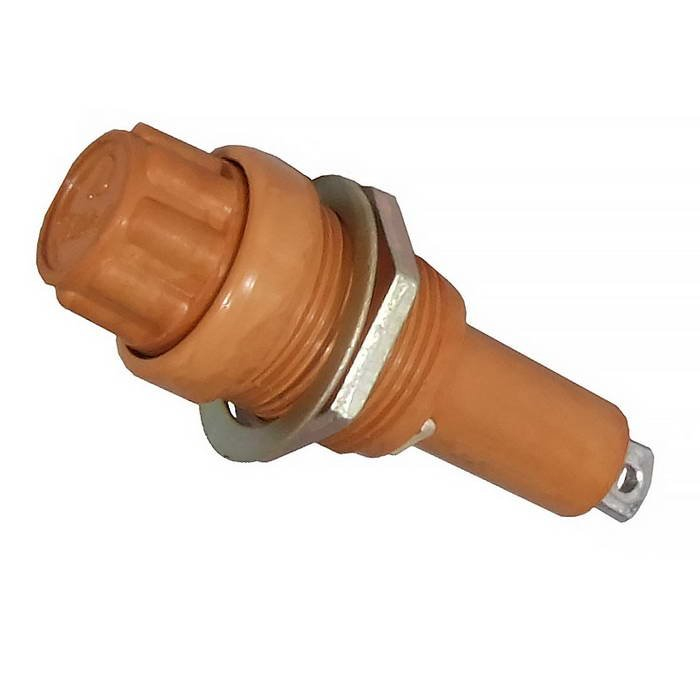

ДВП4-2В производства «Кузбассрадио» — это держатель плавкой вставки закрытого типа, предназначенный для предохранителей формата 5 на 20 миллиметров. Изделие относится к категории держателей предохранителей и применяется для монтажа на панель. Закрытое исполнение означает, что плавкая вставка размещается внутри корпуса и закрывается крышкой, что защищает её от случайного прикосновения и внешних воздействий.

Основная задача такого держателя — надёжно зафиксировать плавкую вставку и обеспечить её электрическое соединение с цепью аппаратуры. При необходимости вставка заменяется без сложного обслуживания, что важно для приборов, где требуется оперативная замена элемента защиты.

Конструкция и подтверждённые особенности

Корпус изделия обычно выполнен из пластмассы или карболита, а контактная часть — из латуни с серебряным покрытием. Крышка держателя фиксируется байонетным способом. Такое сочетание материалов обеспечивает механическую прочность корпуса и стабильный электрический контакт.

Изделие рассчитано на номинальное напряжение до 250 вольт и номинальный ток до 10 ампер. Сопротивление изоляции составляет не менее 1000 мегаом, а сопротивление контактов — не более 5 миллиом. Эти параметры подтверждают пригодность держателя для цепей, где важны малые потери на контактном соединении и надёжная изоляция.

• Тип: держатель плавкой вставки закрытого типа.
• Формат предохранителя: 5 на 20 миллиметров.
• Материал корпуса: пластмасса или карболит.
• Материал контактной части: латунь с серебряным покрытием.
• Способ фиксации крышки: байонетный.
• Номинальное напряжение: до 250 вольт.
• Номинальный ток: до 10 ампер.
• Сопротивление изоляции: не менее 1000 мегаом.
• Сопротивление контактов: не более 5 миллиом.

Размеры и монтаж

Держатель устанавливается на панель. Крепление корпуса выполняется винтовым способом, а электрический монтаж производится пайкой. Установочный размер обычно составляет 15,2 миллиметра в диаметре, габариты изделия — примерно 45 на 19 миллиметров. Толщина панели, для которой предусмотрена установка, находится в диапазоне от 1,5 до 4 миллиметров.

Такие параметры позволяют применять держатель в стандартных панельных отверстиях и монтировать его в корпусах аппаратуры различного назначения. Винтовое крепление обеспечивает механическую устойчивость, а пайка — надёжное электрическое соединение с проводниками цепи.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению. Оно работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Заявленный ресурс составляет около 400 циклов, что соответствует количеству срабатываний или замен плавкой вставки. Минимальная наработка указана на уровне 15 000 часов, а срок хранения достигает 15 лет. Сочетание этих характеристик делает держатель пригодным для длительной эксплуатации в разных климатических зонах.

Применение

ДВП4-2В используют в аппаратуре общепромышленного и специального назначения, где необходимо надёжно установить плавкую вставку и обеспечить её замену без сложного обслуживания. Благодаря закрытой конструкции и панельному монтажу держатель подходит для приборов, в которых важны защита от прикосновения к токоведущим частям и удобство доступа к элементу защиты.

Изделие востребовано в составе блоков питания, измерительных и управляющих устройств, а также другой техники, где применяются предохранители формата 5 на 20 миллиметров. Наличие заводской упаковки подтверждает поставку в оригинальной таре производителя. Вид климатического исполнения и широкий температурный диапазон позволяют использовать держатель как в отапливаемых помещениях, так и в условиях пониженных температур.
