Назначение

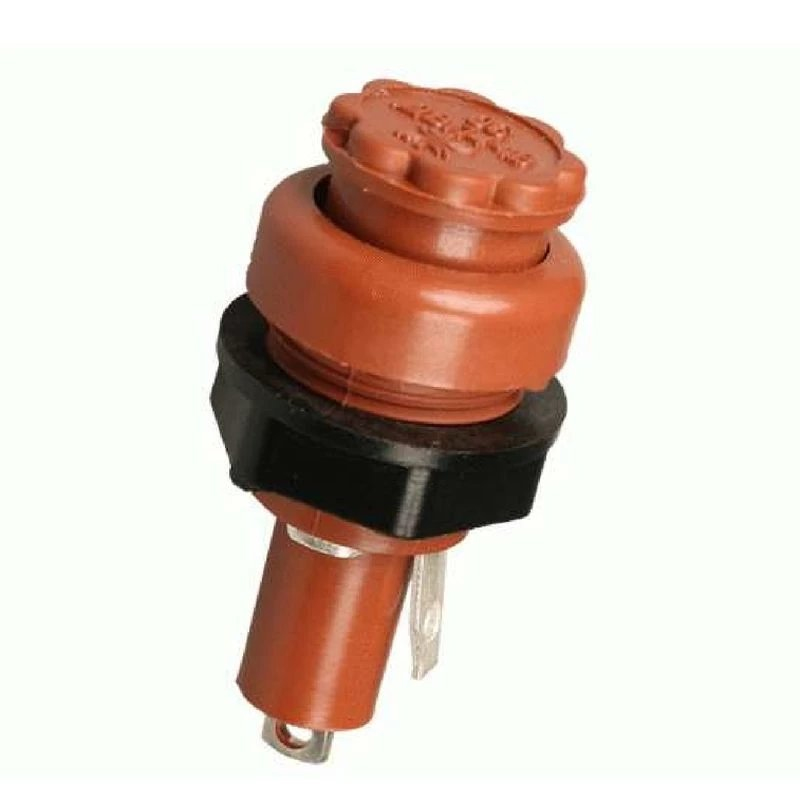

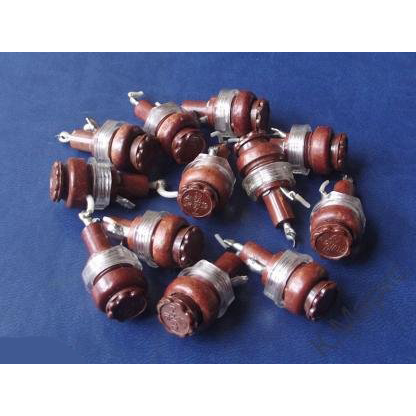

ДВП4-1В производства «Кузбассрадио» — это держатель плавкой вставки закрытого типа, предназначенный для монтажа на панель. Изделие применяется в электрических цепях постоянного и переменного тока и служит для установки и удержания сменной плавкой вставки, которая защищает оборудование от перегрузок и коротких замыканий.

Держатель относится к установочным радиодеталям и востребован там, где требуется компактное, надёжное и удобное в обслуживании решение для размещения предохранителя. Благодаря закрытому исполнению токоведущие части защищены от случайного прикосновения, а сама вставка надёжно фиксируется в корпусе.

Подтверждённые характеристики

Ниже приведены параметры, которые обычно указываются для данной модели в описаниях поставщиков:

• Максимальное напряжение: до 250 В.
• Максимальный ток: до 5 А.
• Рабочая частота: от 50 до 2000 Гц.
• Сопротивление электрического контакта: не более 0,01 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 1500 В.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Наработка: не менее 10 000–15 000 часов.
• Срок сохраняемости: до 15 лет.
• Материал корпуса: карболит.

Указанные значения отражают типовые паспортные данные изделия и позволяют оценить его пригодность для конкретной схемы ещё до монтажа.

Конструкция и совместимость

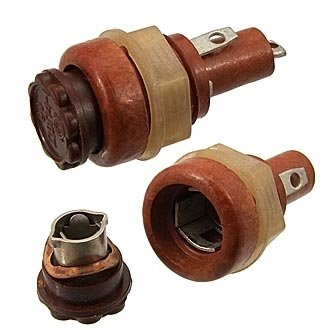

ДВП4-1В выполнен в карболитовом корпусе и рассчитан на плавкие вставки формата 4 на 15 миллиметров, то есть диаметром 4 мм и длиной 15 мм. Это стандартный типоразмер, распространённый в малогабаритной аппаратуре, поэтому подобрать сменные вставки обычно не составляет труда.

Индекс «В» в маркировке отличает эту модель от исполнения ДВП4-1 без данного индекса: варианты различаются конструктивным исполнением, поэтому при замене или подборе аналога важно сверять посадочные размеры и способ крепления на панели.

Монтаж на панель делает держатель удобным для приборов, щитов и блоков, где нужен быстрый доступ к предохранителю при обслуживании.

Применение и условия эксплуатации

Держатель используют в аппаратуре общепромышленного и специального назначения. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия допускает работу в неотапливаемых помещениях, на открытом воздухе и в составе оборудования, подверженного нагреву при работе.

Высокое сопротивление изоляции и электрическая прочность 1500 В обеспечивают безопасную эксплуатацию в цепях с напряжением до 250 В, а малое переходное сопротивление контакта снижает потери и нагрев в месте соединения.

Заявленная наработка и длительный срок сохраняемости говорят о том, что изделие подходит для приборов с продолжительным сроком службы и для длительного хранения на складе в составе комплектующих.

Комплектация и важные замечания

Товар поставляется в заводской упаковке. Перед установкой следует убедиться, что параметры цепи по напряжению и току не превышают указанных значений, а применяемая плавкая вставка соответствует формату 4 на 15 миллиметров и требуемому номиналу.

При подборе аналогов и запасных частей рекомендуется сверять маркировку, тип исполнения и посадочные размеры, поскольку внешне похожие держатели могут отличаться способом крепления и габаритами.
