Назначение

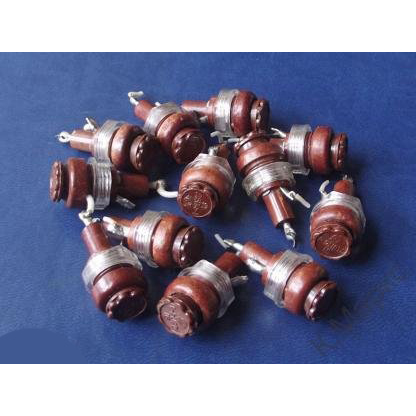

ДВП4-1В производства Кузбассрадио — это держатель плавкой вставки, предназначенный для установки предохранителя типоразмера 4 на 15 миллиметров. Изделие применяется в цепях постоянного и переменного тока и служит для защиты радиоэлектронной и электротехнической аппаратуры от перегрузки по току и короткого замыкания.

Держатель обеспечивает механическую фиксацию плавкой вставки и надёжный электрический контакт между вставкой и цепью устройства. Благодаря компактным размерам под предохранитель 4 на 15 миллиметров он востребован там, где требуется миниатюрная защита цепи при умеренных токовых нагрузках.

Подтверждённые особенности и характеристики

По данным каталогов изделие относится к держателям серии ДВП4 и выпускалось или поставлялось под маркой Кузбассрадио. Ниже перечислены подтверждённые электрические и эксплуатационные параметры.

• Номинальное напряжение: 250 вольт.
• Номинальный ток: 5 ампер.
• Размер плавкой вставки: 4 на 15 миллиметров.
• Сопротивление контакта: не более 0,01 ома.
• Электрическая прочность изоляции: 1500 вольт.
• Сопротивление изоляции: не менее 1000 мегаом.
• Рабочий диапазон температуры: от минус 60 до плюс 100 градусов Цельсия.

Конструкция и монтаж

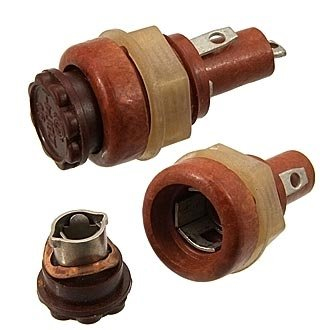

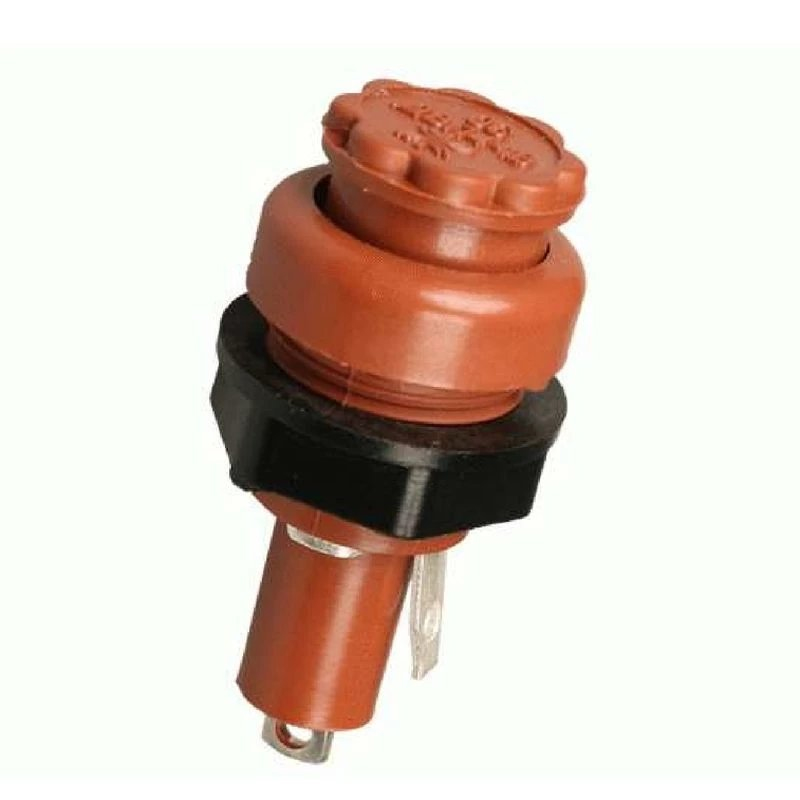

ДВП4-1В представляет собой закрытый держатель, рассчитанный на установку на панель. Крепление выполняется при помощи гайки, а подключение к цепи производится пайкой. Такое исполнение обеспечивает устойчивое положение держателя на лицевой панели прибора и удобный доступ к плавкой вставке при её замене.

Закрытая конструкция снижает риск случайного прикосновения к токоведущим частям и защищает контактный узел от загрязнения и механических повреждений. Монтаж гайкой позволяет надёжно зафиксировать корпус в отверстии панели, а паяное соединение даёт стабильный переходный контакт с минимальным сопротивлением.

Применение

Держатель используют в радиоэлектронной и электротехнической аппаратуре, где необходим компактный предохранитель типоразмера 4 на 15 миллиметров. В описаниях также указывается, что изделие рассчитано на работу в промышленных и специальных устройствах.

Типичные условия применения — это блоки питания, измерительные приборы, устройства управления и другая аппаратура, в которой требуется защита цепи при напряжении до 250 вольт и токе до 5 ампер. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать держатель как в отапливаемых помещениях, так и в условиях пониженных температур.

Что полезно знать

Для этой модели обычно указывают высокую долговечность: наработка и срок сохраняемости составляют до 10 000–15 000 часов и до 15 лет в зависимости от источника каталога. Это значит, что при соблюдении номинальных режимов работы держатель способен длительно сохранять свои характеристики без потери контактных свойств.

Низкое переходное сопротивление — не более 0,01 ома — важно для минимизации нагрева в месте контакта и снижения потерь в защищаемой цепи. Высокие показатели сопротивления изоляции и электрической прочности изоляции обеспечивают безопасность при работе с сетевым напряжением.

Изделие поставляется в заводской упаковке, что подтверждается данными каталога. Артикул товара — 21271, категория — держатели предохранителей, производитель — Кузбассрадио.
