Назначение и область применения

ВПК-2010 Б УХЛ4 — путевой (концевой) выключатель серии ВПК, предназначенный для коммутации цепей управления переменного и постоянного тока в промышленных механизмах, станках и автоматизированных системах. Устройство устанавливается на пути движения подвижных узлов — заслонок, дверей, поршней, тележек, кареток и других исполнительных элементов — и срабатывает при контакте с упором, фиксируя их положение в пространстве. Выключатель применяется в схемах блокировки, сигнализации, реверса приводов, аварийного останова и контроля конечных положений.

Климатическое исполнение УХЛ4 подтверждает пригодность аппарата к эксплуатации в умеренном и холодном климате, в помещениях с ограниченным воздействием внешних факторов — температуры, влажности и загрязнений. Это позволяет использовать выключатель внутри защитных кожухов, шкафов управления и корпусов оборудования, где обеспечивается стабильность условий окружающей среды.

Конструктивные особенности и электрические параметры

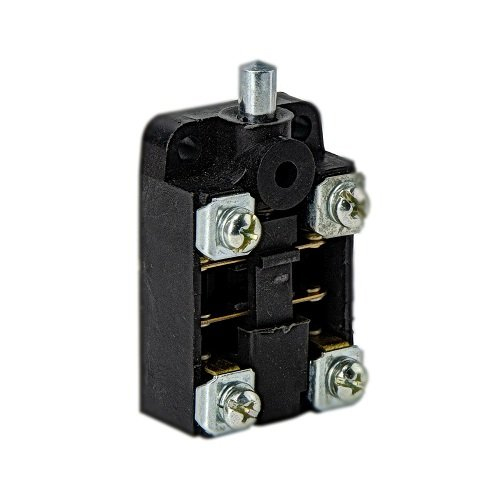

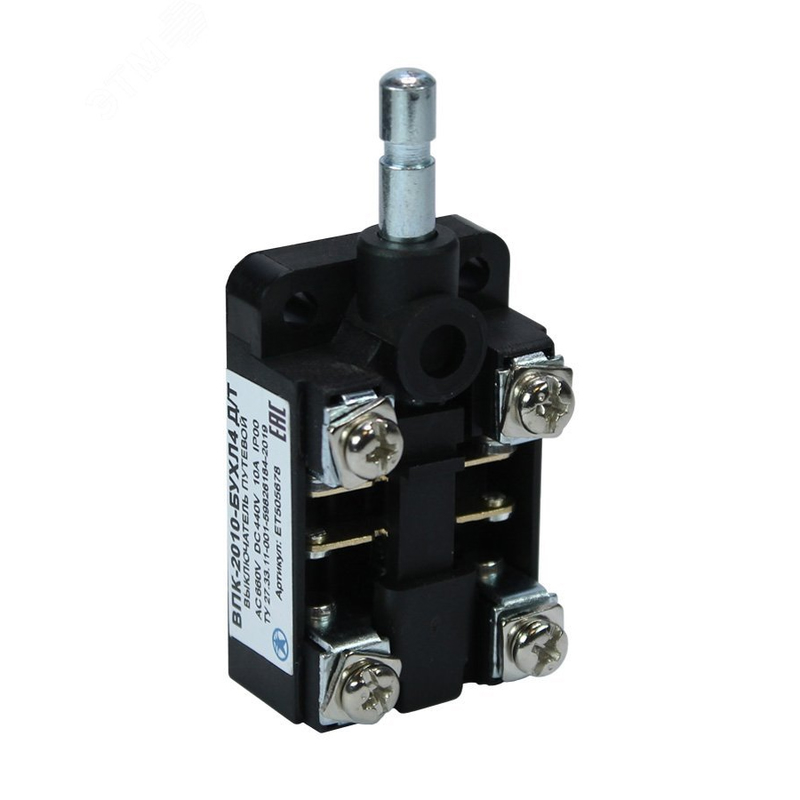

Модификация ВПК-2010 Б оснащена приводом толкателя — штоком или прямым роликовым толкателем, который срабатывает при осевом нажатии упора движущегося объекта. Встречаются варианты с коротким и удлинённым штоком, что позволяет подобрать исполнение под габариты конкретного механизма. Корпус выполнен из пластмассы или металла в зависимости от производителя, степень защиты IP00 — без защиты от пыли и воды, что определяет монтаж только внутри закрытых объёмов.

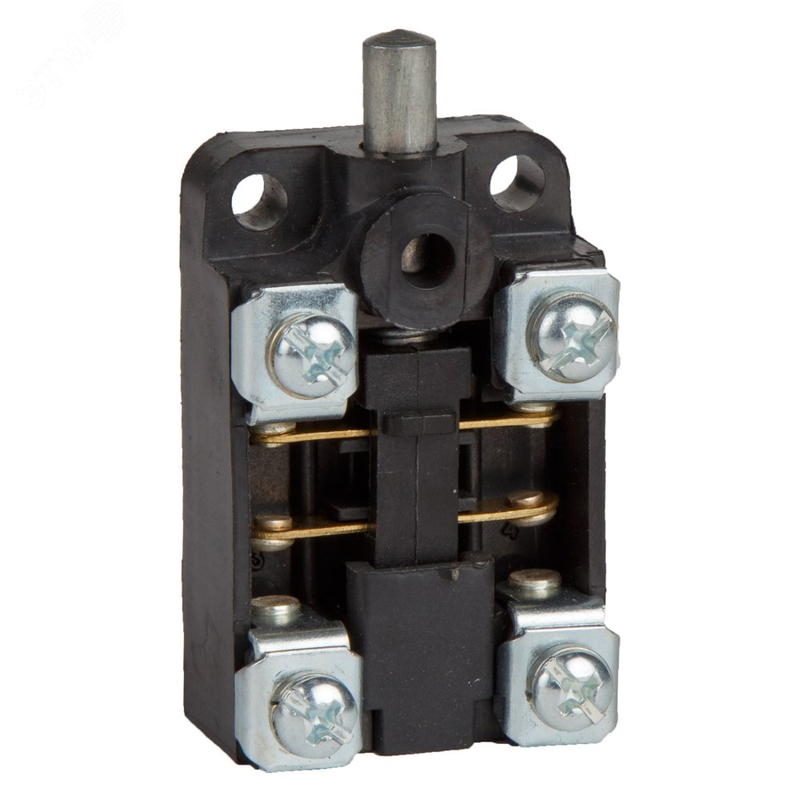

Контактная группа выключателя включает один нормально замкнутый (НЗ) и один нормально разомкнутый (НО) контакт, два полюса. Такая конфигурация обеспечивает гибкость при построении типовых схем управления и сигнализации. Номинальный рабочий ток составляет 10 А при переменном токе в цепях управления, напряжение — до 660 В переменного тока частотой 50/60 Гц и до 440 В постоянного тока в зависимости от конкретной модификации.

Выключатель выполнен по ГОСТ 30011.5.1 и рассчитан на высокую коммутационную износостойкость — до порядка 2,5–4 млн циклов. Это делает его пригодным для ответственных механизмов с частыми включениями и отключениями, где требуется длительный срок службы без замены коммутационного элемента.

Монтаж и подключение

Крепление выключателя осуществляется на монтажную плату или непосредственно на металлоконструкции оборудования. Подключение внешних проводников выполняется через винтовые зажимы, обеспечивающие надёжный контакт и удобство обслуживания. Габаритные размеры составляют порядка 32 на 70 на 23 мм — точные значения зависят от производителя конкретной партии.

Рекомендации по использованию

• Проверяйте соответствие напряжения и тока коммутируемой цепи паспортным значениям конкретной модификации.
• Устанавливайте выключатель в местах, защищённых от пыли, влаги и механических повреждений.
• Подбирайте длину штока или тип роликового толкателя исходя из хода подвижного узла и требуемого момента срабатывания.
• Обеспечивайте надёжную фиксацию корпуса для исключения смещения точки срабатывания при вибрациях.
• Периодически контролируйте состояние контактной группы и затяжку винтовых зажимов.

Применение в схемах управления

ВПК-2010 Б УХЛ4 используется для контроля конечных положений задвижек, шиберов, дверей шкафов и защитных ограждений, тележек мостовых и козловых кранов, поршней пневмо- и гидроцилиндров, а также в конвейерных линиях для остановки привода при достижении крайней точки. Благодаря двум полюсам с НЗ и НО контактами выключатель может одновременно разрывать силовую цепь привода и замыкать цепь сигнализации или блокировки, что упрощает схему и сокращает количество промежуточных реле.

Артикул изделия — 80826. Год выпуска партии — 2016. Категория товара — радиодетали. Производитель в исходных данных не указан.
