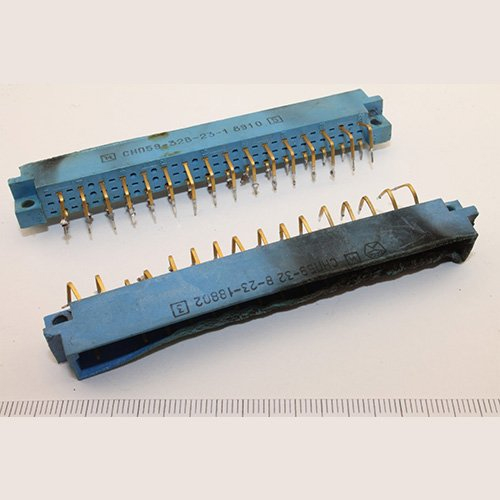

Назначение и область применения

Вилка СНП-269-112 ВП 32-38 «5» представляет собой низкочастотный прямоугольный электрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, а также для комплектования стандартных электронных модулей и магистрально-модульных радиоэлектронных средств с малым усилием сочленения.

Конструкция вилки рассчитана на врезной монтаж, что позволяет устанавливать её непосредственно в корпус аппаратуры или в состав ответной части соединителя. Такое исполнение востребовано при построении компактных блоков и стоек, где важны плотность компоновки и надёжность электрического контакта.

Конструктивные особенности

Вилка содержит 112 контактов и выполнена в объёмном конструктивном исполнении, обозначенном как ВП. Шаг контактов в ряду составляет 2,5 мм, а между рядами — 2,0 мм. Маркировка 32-38 в наименовании указывает на шаг в ряду и общую ширину соединителя соответственно.

• Количество контактов: 112.
• Шаг контактов в ряду: 2,5 мм.
• Шаг контактов между рядами: 2,0 мм.
• Исполнение: объёмное, для врезного монтажа.

Серия СНП269 выпускается по техническим условиям ТУ РЮМК.430420.006ТУ. Производителем изделия является Карачевский завод «Электродеталь» (ОАО).

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение вилки составляет 250 В (амплитудное значение). Допустимый ток на контакт — до 1,2 А. Сопротивление контактов не превышает 15 мОм, сопротивление изоляции — не менее 10 000 МОм, а электрическая прочность — 1200 В.

• Максимальное рабочее напряжение: 250 В (амплитудное).
• Ток на контакт: до 1,2 А.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 10 000 МОм.
• Электрическая прочность: 1200 В.
• Количество сочленений-расчленений: до 500.
• Гамма-процентная наработка на отказ: до 20 000 ч.
• Срок сохраняемости: не менее 20 лет.

Условия эксплуатации и климатическое исполнение

Изделие имеет климатическое исполнение В и сохраняет работоспособность в диапазоне температур от минус 65 °C до плюс 100 °C. Вилка выдерживает синусоидальную вибрацию с ускорением до 20 g в диапазоне частот от 1 до 2000 Гц. Указанные параметры подтверждают пригодность соединителя для работы в жёстких условиях эксплуатации, характерных для бортовой, промышленной и измерительной аппаратуры.

Приёмка и маркировка

Поставка осуществляется с приёмкой «5». Год выпуска — 2018. Изделие поставляется в заводской упаковке. Артикул товара — 20601. Категория — радиодетали. Вилка предназначена для применения в составе ответных частей соединителей серии СНП269 и совместимых модулей, где требуется малое усилие сочленения при большом числе контактов.
