Назначение и область применения

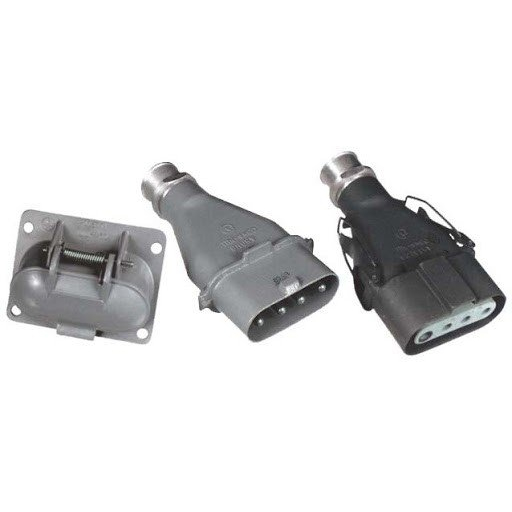

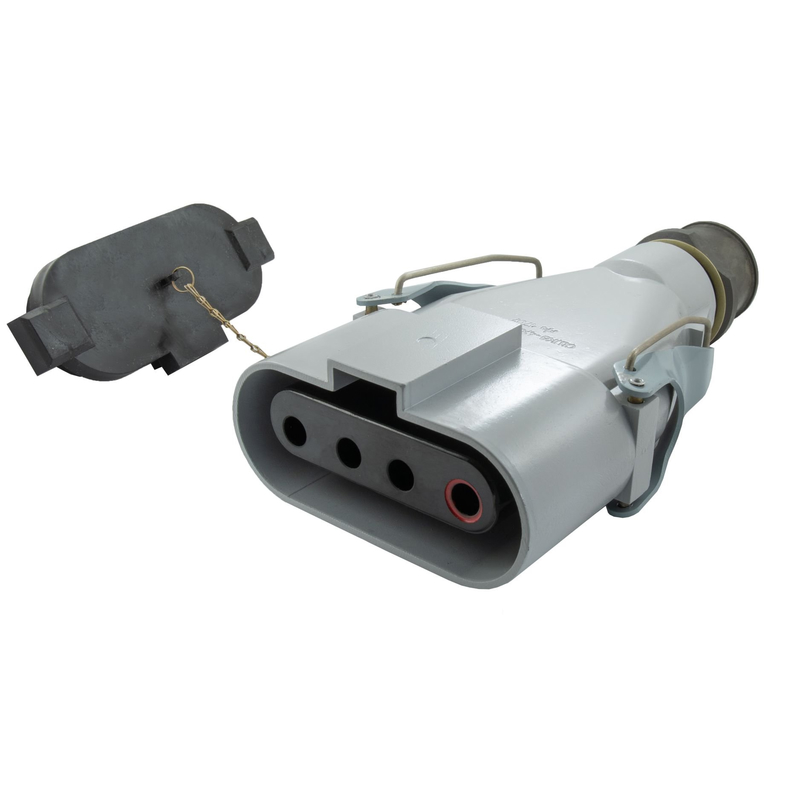

СШК8-4Х25-3В представляет собой кабельную вилку штыревого типа прямоугольной формы, предназначенную для разъёмного соединения гибких силовых кабелей в электрических цепях постоянного и переменного тока. Устройство рассчитано на работу с частотой до 50 Гц при напряжении до 400 В и применяется преимущественно для объёмного монтажа, где подключение жил кабеля к контактам осуществляется винтовым способом, а фиксация с ответной частью обеспечивается запорными устройствами.

Соединители данного типа применяются для подсоединения кабелей к передвижным или стационарным источникам и приёмникам электроэнергии. Изделие совместимо с розетками типов ШК и ШЩ, что расширяет возможности его использования в составе электротехнических комплексов и распределительных систем. Вилка подходит для наружного монтажа в условиях умеренного, холодного или всеклиматического исполнения — буква «В» в обозначении указывает именно на всеклиматическое исполнение.

Благодаря конструкции и материалам корпуса, соединитель может эксплуатироваться в условиях повышенной влажности, перепадов температур и умеренных механических нагрузок. Он востребован в промышленности, на объектах энергоснабжения, в передвижных электроустановках и в системах временного подключения оборудования, где требуется надёжный и многократно размыкаемый контакт.

Расшифровка обозначения и конструктивные особенности

Маркировка СШК8-4Х25-3В содержит информацию о типе и ключевых параметрах изделия:

• СШК — соединитель прямоугольный кабельного типа;
• 8 — серия изделия;
• 4Х25 — четыре контакта, рассчитанных на ток 25 А каждый;
• 3 — покрытие контактов оловом, предназначенное для умеренного или холодного климата;
• В — всеклиматическое исполнение.

Корпус вилки выполнен из алюминиевого сплава, что обеспечивает сочетание сравнительно небольшой массы с высокой механической прочностью. Контактная группа рассчитана на многократные циклы соединения и разъединения — до 1000 циклов, что подтверждает пригодность изделия для регулярной эксплуатации в составе передвижного и перебазируемого оборудования.

Диаметры контактов составляют 5 мм, 7 мм и 10 мм в зависимости от конкретного исполнения. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм. Рабочий ток на контакт в отдельных режимах может достигать до 150 А, что позволяет использовать вилку в цепях с высокой токовой нагрузкой при условии соблюдения температурных и монтажных требований.

Технические характеристики и условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур: от минус 50 градусов Цельсия до плюс 50 градусов Цельсия для всеклиматического исполнения. Для исполнения УХЛ верхний предел рабочей температуры составляет плюс 80 градусов Цельсия. Минимальная наработка соединителя составляет 15 000 часов, что говорит о длительном сроке службы при соблюдении условий эксплуатации.

Степень защиты корпуса соответствует уровню IP54 в аналогичных моделях данной серии, что обеспечивает защиту от пыли и водяных брызг. Это позволяет применять вилку в условиях открытых площадок, производственных цехов и других объектов, где возможно воздействие пыли, влаги и умеренных механических факторов.

Кабельная вилка СШК8-4Х25-3В предназначена для профессионального применения в электротехнических системах. Монтаж осуществляется путём винтового крепления жил кабеля к контактам, что обеспечивает стабильное электрическое соединение и возможность оперативной замены кабеля при необходимости. Совместимость с розетками типов ШК и ШЩ делает изделие универсальным решением для построения разъёмных силовых линий на объектах с частой перекоммутацией оборудования.

Комплектация и совместимость

Вилка поставляется как самостоятельное изделие для объёмного монтажа. Ответные части — розетки типов ШК и ШЩ — приобретаются отдельно. При подборе ответного соединителя необходимо учитывать серию, количество контактов и номинальный ток, чтобы обеспечить полную электрическую и механическую совместимость.

Изделие относится к категории радиодеталей и ориентировано на использование специалистами в области электротехники, электромонтажа и обслуживания промышленного оборудования. Год выпуска партии — 2013, артикул товара — 80660. Производитель изделия не указан.
