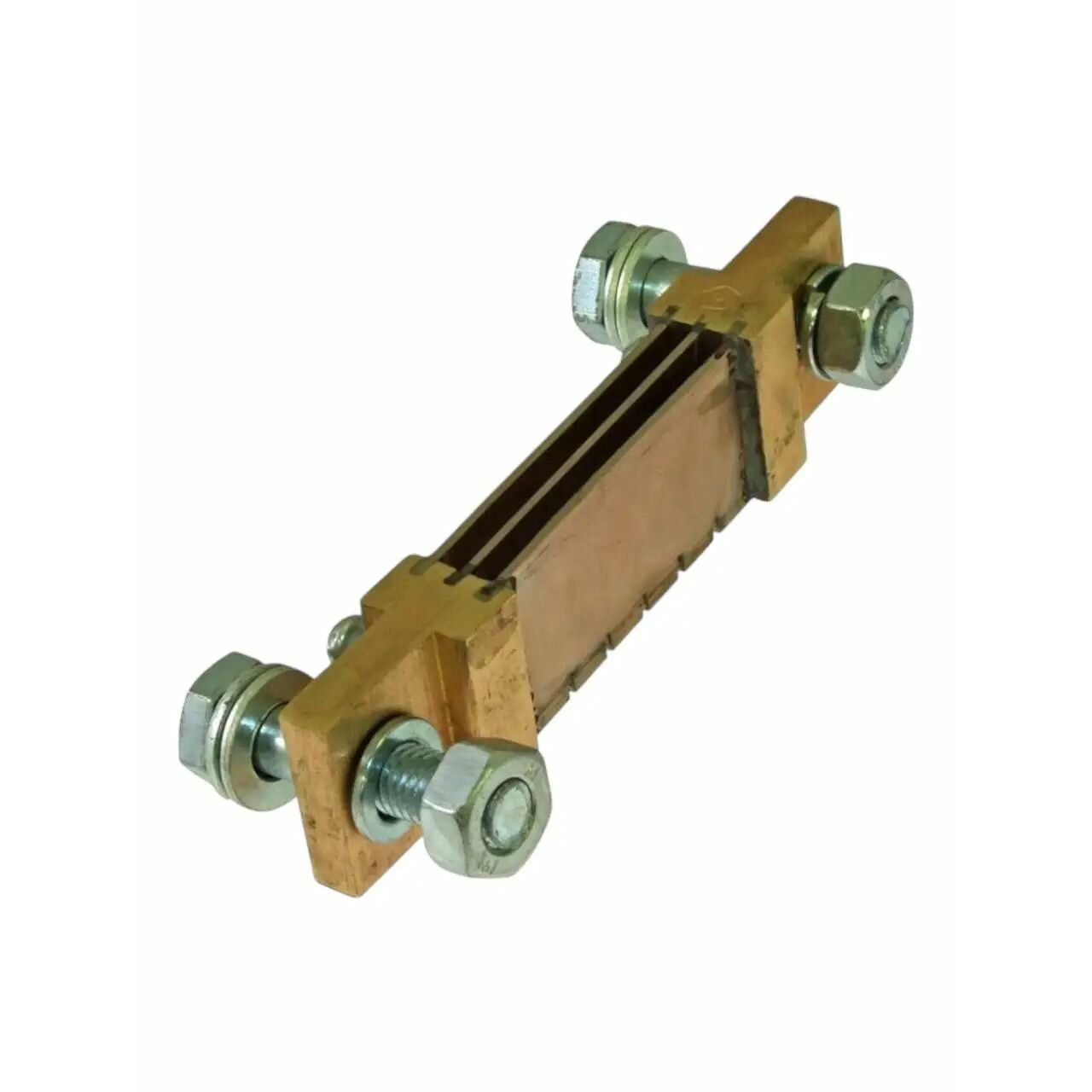

75ШСМТ2-300-0.5

75ШСМТ2-300-0.5 — это измерительный стационарный шунт, который используют для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. У него номинальный ток 300 А, класс точности 0,5, а падение напряжения на потенциальных зажимах при номинальном токе составляет 75 мВ.

Основные характеристики

• Номинальный ток: 300 А.

• Номинальное сопротивление: 250 мкОм.

• Класс точности: 0,5.

• Падение напряжения: 75 мВ.

• Предел допускаемой основной погрешности: ±0,5%.

Назначение

Этот шунт ставят в цепи постоянного тока, когда нужно безопасно и точно измерять большие токи через измерительный прибор. По сути, он “переносит” основную нагрузку на себя, а амперметр измеряет уже небольшое падение напряжения на шунте.

Исполнение и условия работы

Маркировка 75ШСМТ2 указывает на экспортное/тропическое исполнение в линейке шунтов 75ШСМ, рассчитанное на работу при температуре от -40 до +50 °C и относительной влажности до 90% при 35 °C. Для этой серии также указывается средний срок службы не менее 15 лет.

Габариты

Для шунта 75ШСМТ2 300 А в одном из источников указаны габариты изделия без токовых и потенциальных зажимов: 130 × 30 × 18 мм, масса около 0,54 кг.
