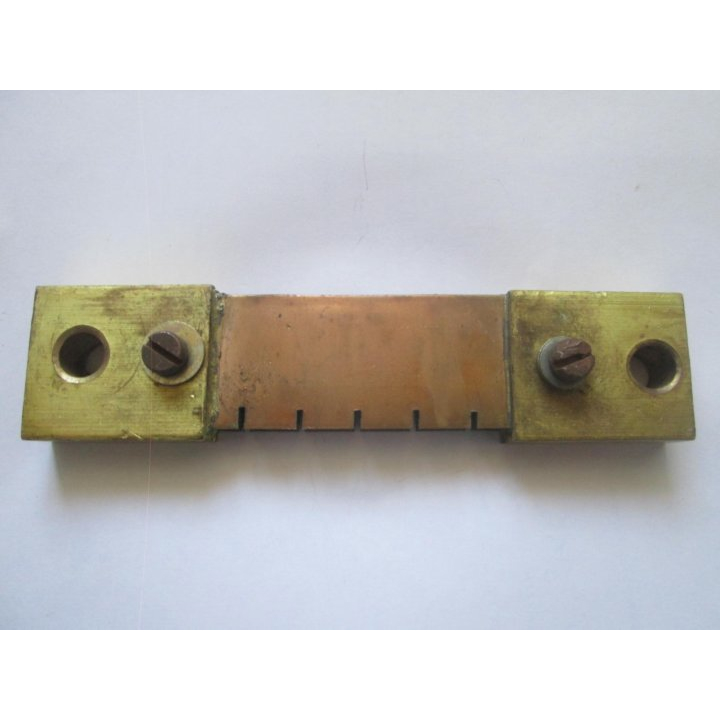

75ШСМОМ3-200-0.5

75ШСМОМ3-200-0.5 — это измерительный шунт для расширения пределов измерения амперметров постоянного тока и счётчиков ампер-часов. Он рассчитан на номинальный ток 200 А, имеет класс точности 0,5 и номинальное падение напряжения 75 мВ.

Основные характеристики

• Номинальный ток: 200 А.

• Класс точности: 0,5.

• Номинальное падение напряжения: 75 мВ.

• Номинальное сопротивление: 375 мкОм.

• Материал токоведущих частей: манганин, токовые зажимы обычно выполнены из меди.

Назначение

Шунт ставят в цепь измерения, чтобы через него проходил весь ток, а амперметр измерял небольшое падение напряжения на шунте и по нему определял силу тока. Это удобно, когда нужно измерять большие постоянные токи без подключения прибора напрямую к силовой цепи.

Условия работы

Изделие рассчитано на работу при температуре от -40 до +50 °C и при повышенной влажности в пределах, указанных для климатического исполнения. Средний срок службы указывается не менее 15 лет.

Размеры и масса

Для версии на 200 А приводятся габариты около 130×30×12 мм и масса примерно 0,38 кг. Эти параметры могут немного отличаться в зависимости от источника и исполнения.
