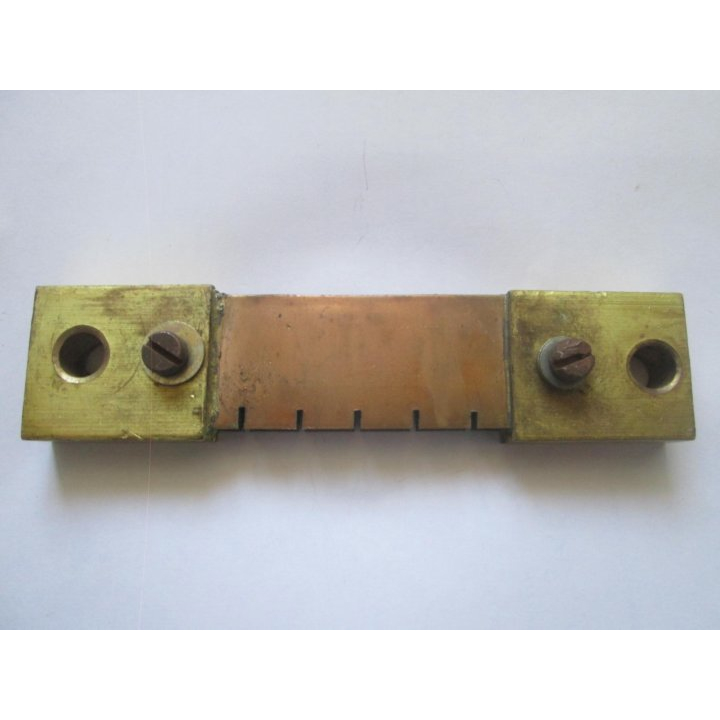

75ШСМОМ3-200-0.5

75ШСММ3-200-0.5 — это измерительный шунт для расширения пределов измерения амперметров постоянного тока и счётчиков ампер-часов. Он рассчитан на номинальный ток 200 А, имеет класс точности 0,5 и номинальное падение напряжения 75 мВ.

Что это такое

Шунт работает как низкоомный вспомогательный элемент: через него проходит большой ток, а измерительный прибор подключается к потенциальным зажимам и измеряет маленькое падение напряжения. По этому падению прибор и определяет силу тока.

Основные характеристики

• Номинальный ток: 200 А.

• Номинальное падение напряжения: 75 мВ.

• Класс точности: 0,5.

• Номинальное сопротивление для этой модификации: 375 мкОм.

• Габариты: примерно 130 × 30 × 12 мм.

• Масса: около 0,38 кг.

Конструкция и применение

Изделие предназначено для стационарной установки и относится к шунтам с естественным охлаждением. Обычно его используют в схемах, где нужно безопасно и точно измерять большие постоянные токи, не пропуская весь ток через сам измерительный прибор.

Условия работы

Шунт рассчитан на работу при температуре от -40 °C до +50 °C и при высокой влажности воздуха в пределах, указанных для этого типа изделий. Средний срок службы таких шунтов обычно составляет не менее 15 лет.
