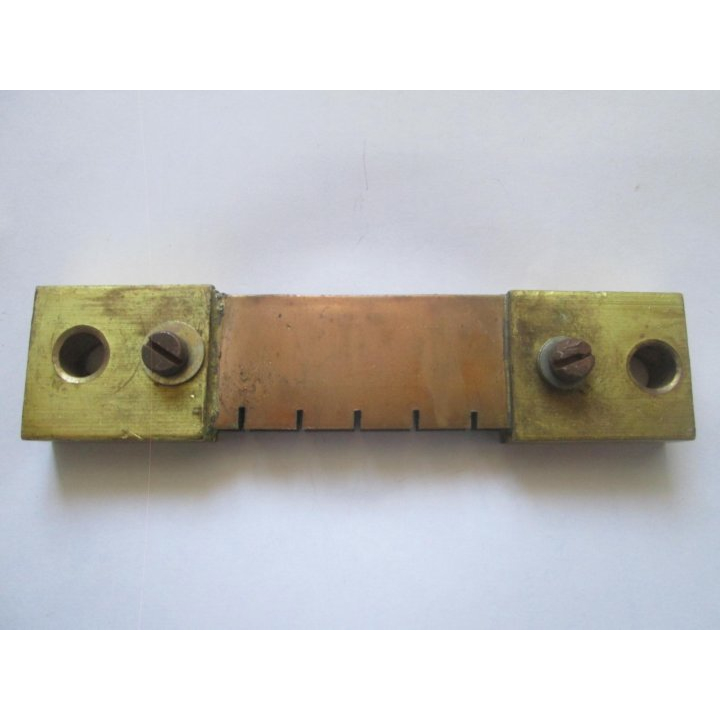

75ШСМОМ3-200-0.5

75ШСММ3-200-0.5 — это стационарный измерительный шунт постоянного тока номиналом 200 А с классом точности 0,5 и номинальным падением напряжения 75 мВ; применяется для расширения пределов измерения амперметров и счётчиков ампер-часов.

Назначение и применение

• Шунт служит для замены части тока через амперметр: основная функция — уменьшить ток через измерительный прибор и обеспечить измерение больших токов с помощью стандартного прибора.

• Используется в щитовой технике, зарядных установках, промышленных цепях постоянного тока и в системах учёта ампер-часов.

Основные электрические характеристики

• Номинальный ток: 200 А.

• Падение напряжения при номинальном токе: 75 мВ.

• Класс точности: 0,5 (предел допускаемой основной погрешности ±0,5%).

• Номинальное сопротивление для версии 200 А — около 375 мкОм (0,000375 Ом).

Механические и эксплуатационные данные

• Примерные габариты и масса для 200 А: длина ~130 мм, ширина ~30 мм, толщина ~12 мм, масса около 0,38 кг (в разных исполнениях размеры могут незначительно отличаться).

• Диапазон рабочих температур: от −40 °C до +50 °C; относительная влажность до 95% при 40 °C (для типового исполнения). Имеются экспортные и тропические исполнения с другими требованиями по влажности.

• Средний срок службы до списания указывается не менее 15 лет.

Конструкция и подключение

• Шунт выполнен в стационарном исполнении с естественным охлаждением; имеет два токовых зажима и два потенциальных зажима для съёма напряжения.

• При подключении важно обеспечить плотный контакт на токовых зажимах и минимальную разность потенциалов на потенциальных зажимах (короткие и одинаковые по длине проводники к измерительному прибору) для снижения погрешностей.

Точность и факторы влияния

• Основная погрешность ±0,5% при номинальном токе; дополнительная погрешность может появляться из‑за термоЭДС и неравномерного распределения тока при частичном отключении зажимов — эти вклады ограничены техническими условиями и регламентом допуска.

• Для минимизации ошибок рекомендуется правильная полярность, крепкие контакты и соблюдение условий монтажа, а также проверка шунта при внесении в узел измерения.

Совместимость и выбор

• 75 мВ при номинальном токе — стандартное номинальное падение, совместимое с большинством амперметров и счётчиков, рассчитанных под такое падение. При выборе ориентируются на номинальный ток, класс точности и тип исполнения (морское, тропическое и т.д.).

Пример иллюстрации подключения

• Шунт включается последовательно с нагрузкой, амперметр подключается к потенциальным зажимам шунта (параллельно соответствующей части шунта), а ток проходит через токовые зажимы. Это обеспечивает измерение большого тока по измеренному малому падению напряжения.
