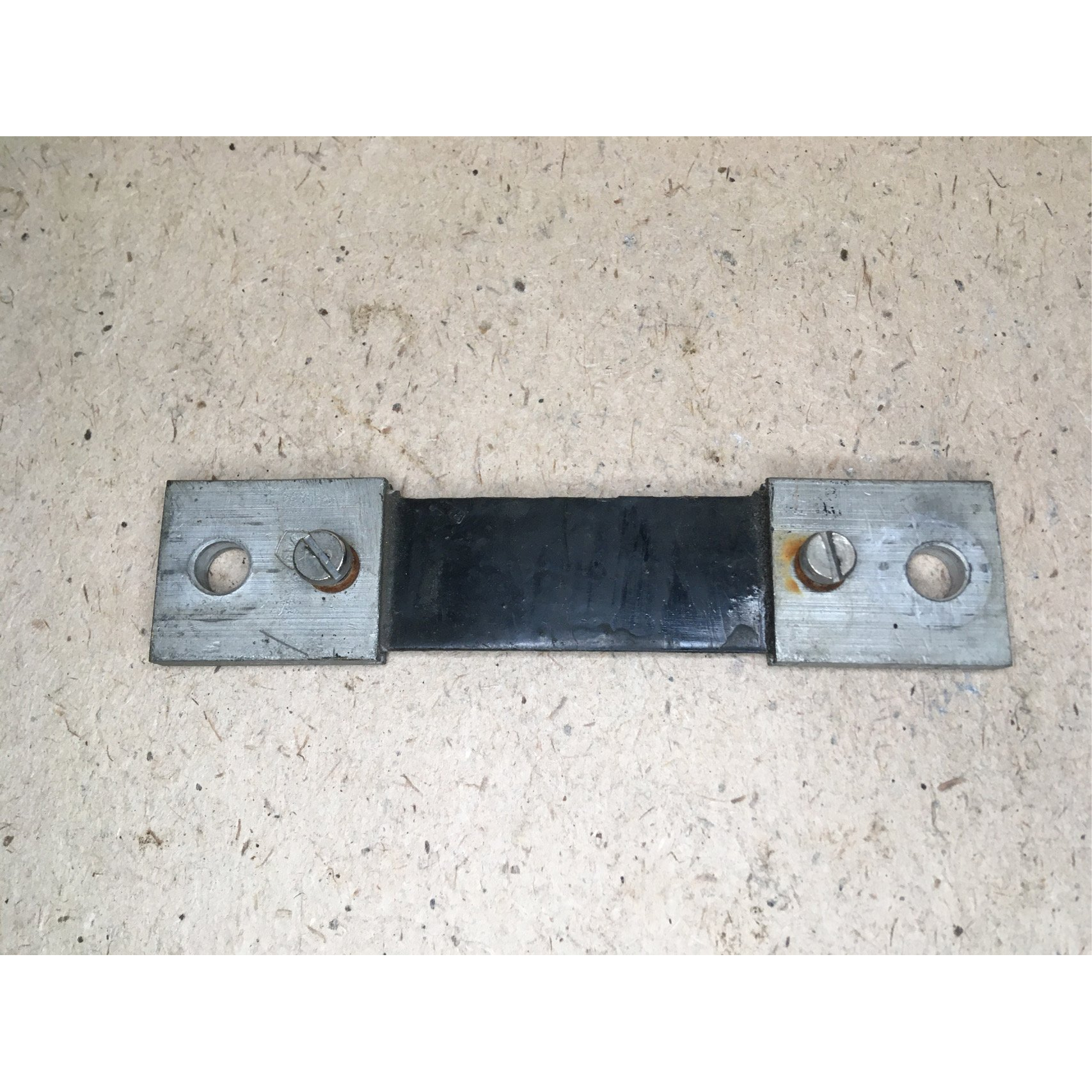

75ШСММ3-1000-0.5

75ШСММ3-1000-0,5 — это измерительный шунт стационарного типа, который используют для расширения пределов измерения амперметров постоянного тока и счётчиков ампер-часов.

Основные характеристики

• Номинальный ток: 1000 А.

• Номинальное падение напряжения: 75 мВ.

• Номинальное сопротивление: 10 мОм.

• Класс точности: 0,5.

• Предел допускаемой основной погрешности: ±0,5%.

Условия работы

Шунт рассчитан на работу при температуре окружающего воздуха от -40 до +50 °C и относительной влажности до 95% при 40 °C. Также указывается наибольшая температура перегрева не более 150 °C.

Конструкция и размеры

По описаниям, такие шунты изготавливаются как взаимозаменяемые стационарные изделия с естественным охлаждением. Для варианта 1000 А приводятся габариты 170 × 50 × 30 мм и масса 0,8 кг.

Где применяется

Его используют в электроизмерительной технике, когда нужно точно измерять большие постоянные токи без подключения прибора напрямую к силовой цепи. Это типичное решение для энергетики, промышленности и других объектов с контролем высоких токов.
