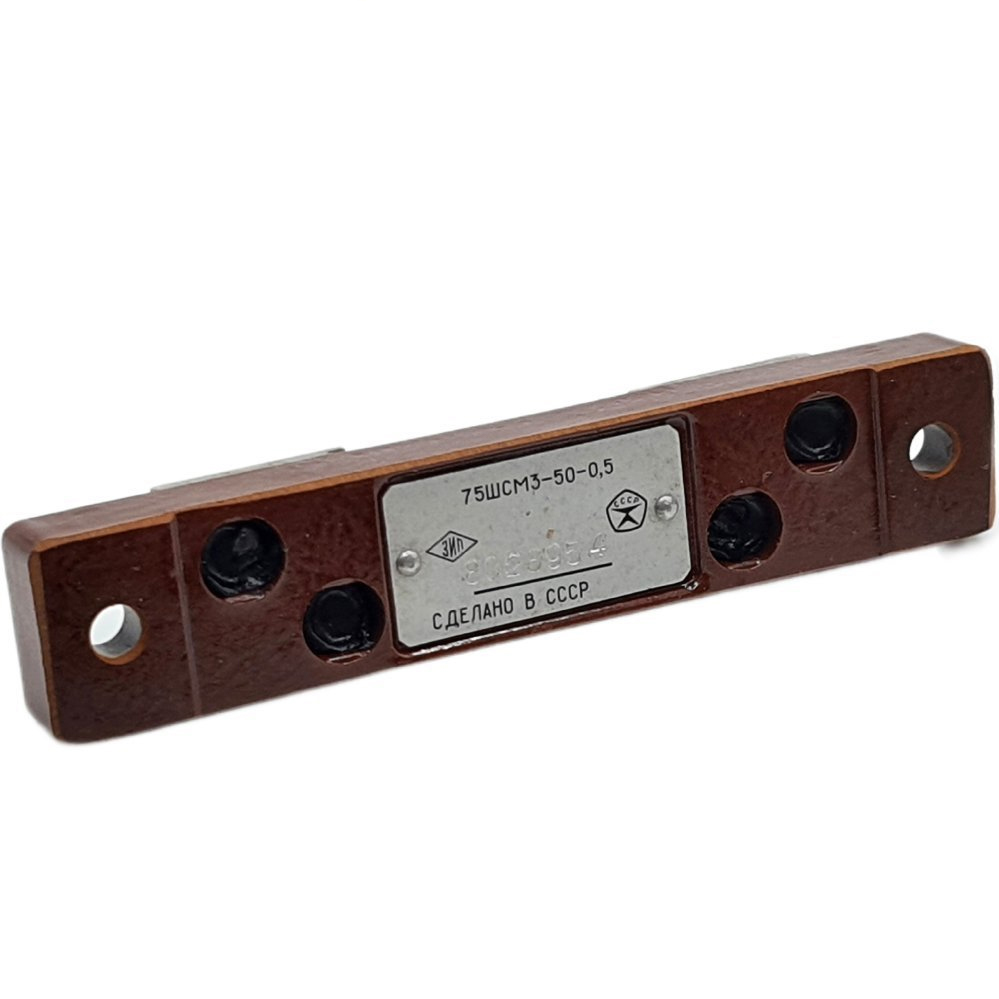

75ШСМ3-5-0.5

75ШСМ3-5-0.5 — это стационарный измерительный шунт для расширения пределов измерения амперметров постоянного тока и счётчиков ампер-часов.

Основные характеристики

• Номинальный ток: 5 А.

• Номинальное падение напряжения: 75 мВ.

• Класс точности: 0,5.

• Номинальное сопротивление: 15000 мкОм.

Назначение

Шунт нужен, чтобы измерительные приборы могли безопасно и точно контролировать большие токи в цепях постоянного тока. Он применяется как вспомогательный элемент вместе с амперметром или счётчиком ампер-часов.

Условия работы

Изделие рассчитано на работу при температуре от -40 до +50 °C и относительной влажности до 95% при 40 °C. Для климатических исполнений М, ОМ и Т допускаются варианты поставки под разные условия эксплуатации.

Конструкция

Шунты 75ШСМ обычно выполняются из манганиновых пластин с токовыми и потенциальными зажимами. Такая конструкция помогает снизить влияние нагрева и сохранить стабильность показаний.
