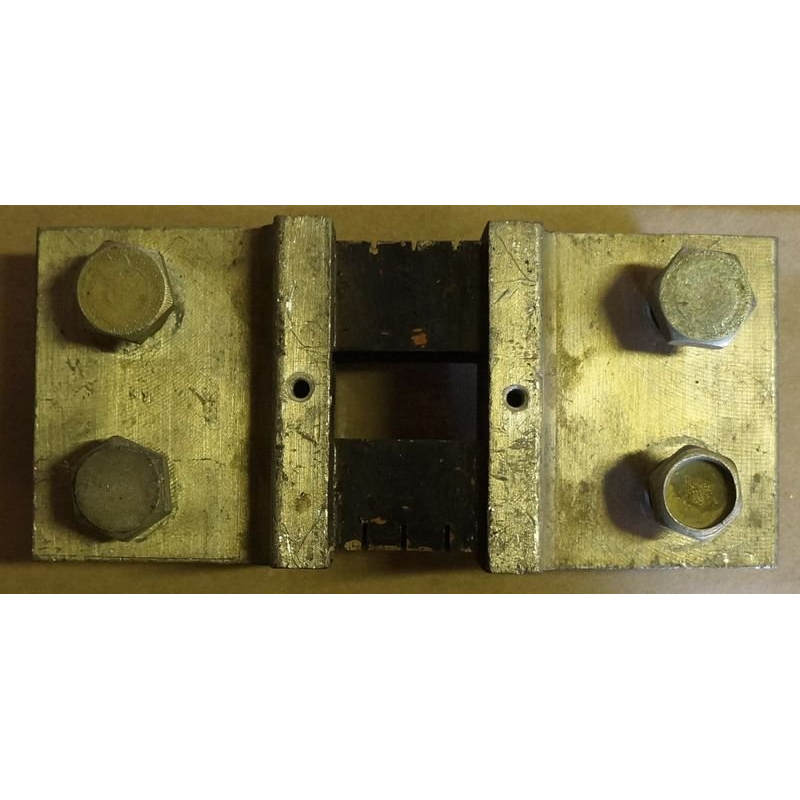

75ШСМ3-20-0.5 без винтов

75ШСМ3-20-0.5 — стационарный измерительный шунт класса точности 0,5 с номинальным током 20 А и номинальным падением напряжения 75 мВ; предназначен для расширения пределов измерения приборов постоянного тока (амперметров, счетчиков ампер-часов).

Назначение и область применения

• Применяется для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.

• Часто используется в энергетике, промышленности, на транспорте при контроле сил токов до нескольких десятков ампер.

Электрические характеристики

• Номинальный ток: 20 А.

• Номинальное падение напряжения при номинальном токе: 75 мВ.

• Класс точности (предел допускаемой основной относительной погрешности): 0,5% (класс 0,5).

• Номинальное сопротивление порядка 3750–3750 мкОм (в разных описаниях может указываться в мкОм или в миллиомах; для 20 А типичное значение — около 3750 мкОм = 3,75 мОм).

Термические и эксплуатационные параметры

• Диапазон рабочих температур: обычно от −40°C до +50°C.

• Относительная влажность: выдерживает до 95% при 40°C (в исполнении для обычного климата). Для экспортных исполнений указывают 90% при 35°C.

• Максимальная температура перегрева и другие температурные пределы указываются в техдокументации (например, перегрев не более 150°C в одном источнике).

Конструкция и механика

• Конструктивно шунт изготовлен из пластин манганина, впаянных в наконечники, с токовыми и потенциальными зажимами; обычно имеет наконечники с отверстиями для болтов под токовые зажимы и резьбовые соединения для потенциальных зажимов.

• Габариты типичны для исполнений 75ШСМ3: порядка 100×20×13 мм; масса небольшая (порядка грамм/десятков грамм, около 0,05–0,07 кг в разных спецификациях).

Точность и погрешности

• Предел основной погрешности ±0,5% при номинальном токе (класс 0,5).

• Допускаемая вариация сопротивления вследствие термо-ЭДС и неравномерности подводов тока обычно задана как часть предела погрешности (например, ±0,25% или половина предела погрешности в одном из документов).

Исполнения и пометки

• Обозначение 75ШСМ3 указывает на серию стационарных взаимозаменяемых шунтов с естественным охлаждением.

• Выпускаются исполнения для обычных и ударопрочных условий (МЗ и ОМЗ), а также варианты для экспорта с требованиями к влажности/климату.

Примеры использования и монтаж

• Шунт ставят в разрыв измеряемой цепи, токовые зажимы подключаются к силовой линии, а потенциальные выводы — к измерительному прибору для снятия падения напряжения 75 мВ при 20 А.

• При монтаже важно обеспечить равномерный подвод тока и надежные соединения, чтобы не повысить дополнительную погрешность из‑за контактов.
