Назначение и общее описание

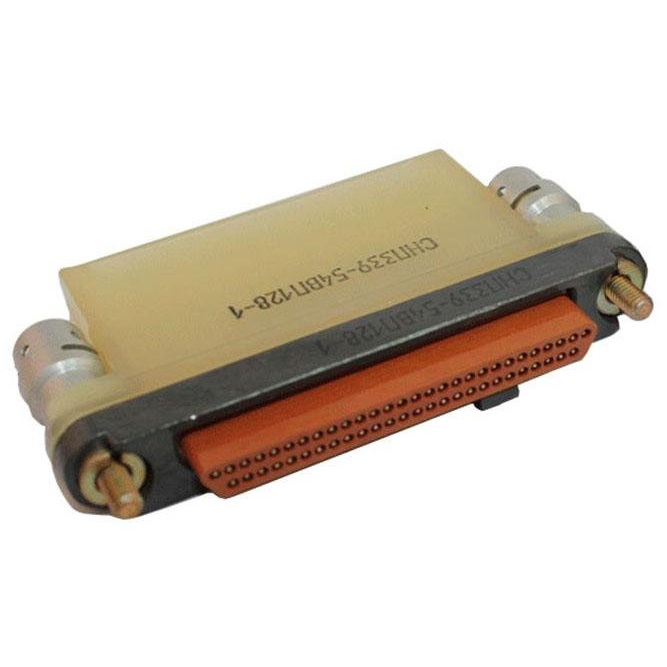

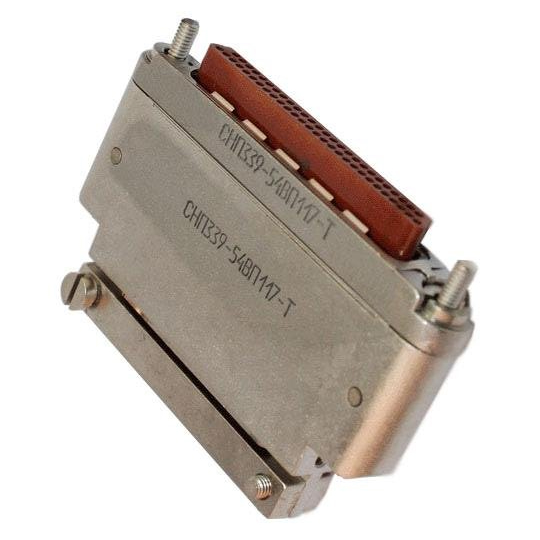

Розетка СНП-339-42РП11-6 «5» — электрический низкочастотный прямоугольный миниатюрный соединитель из семейства СНП339. Изделие предназначено для объёмного высокоплотного монтажа плоских кабелей и монтажных проводов и оснащено винтовой фиксацией. Такое исполнение обеспечивает плотную компоновку проводников при ограниченном пространстве внутри блока или стойки.

Основная область применения — межблочный монтаж в электрических цепях постоянного, переменного и импульсного тока. Соединители этого типа востребованы в электронике, радио- и контрольно-измерительных приборах, где требуется надёжное разъёмное соединение с кодирующим элементом и винтовой фиксацией.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме, принятой для соединителей серии СНП:

• СНП — соединитель низкочастотный прямоугольный;
• 339 — номер разработки;
• 42 — количество контактов;
• РП — тип контакта (розетка, печатный);
• 11 — вариант исполнения;
• 6 — номер ключа кодировки;
• «5» — конкретный ключ или модификация изделия.

Артикул товара — 20655. Приемка — «5». Год выпуска — 2005.

Технические характеристики

Розетка имеет 42 контакта. Рабочее напряжение достигает 150 В, ток на контакт — до 1 А. Сопротивление контакта не превышает 0,01 Ом, сопротивление изоляции — не менее 5000 МОм. Такие параметры обеспечивают стабильность передачи сигнала и малые потери в цепях управления и коммутации.

Изделие устойчиво к вибрационным нагрузкам в диапазоне от 1 до 3000 Гц при ускорении 400 метров на секунду в квадрате, а также к ударам с ускорением 15000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия, что позволяет использовать соединитель в жёстких условиях эксплуатации.

Монтаж и исполнение

Монтаж проводов — объёмный, с пайкой. Внутренний тип установки. Исполнение всеклиматическое «В» по ГОСТ РВ 20.39.414.1. Покрытие контактов — золото или серебро. Изделие взаимозаменяемо с аналогами типа ОНП-ЖИ-8.

Поставка осуществляется в заводской упаковке.
