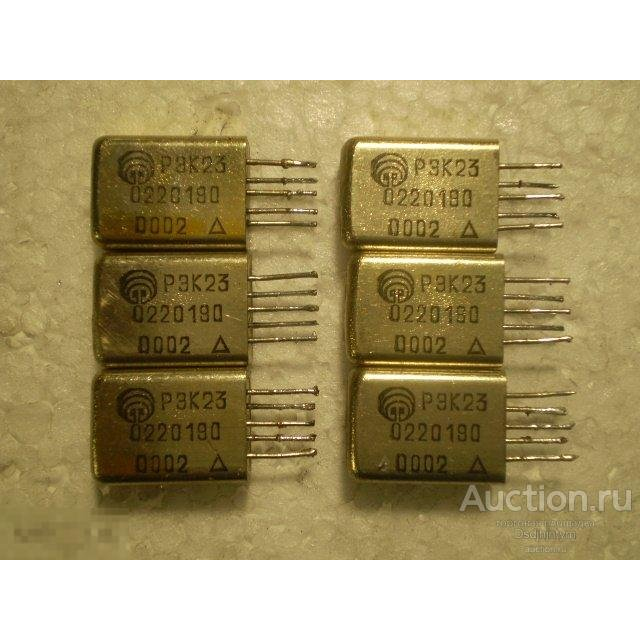

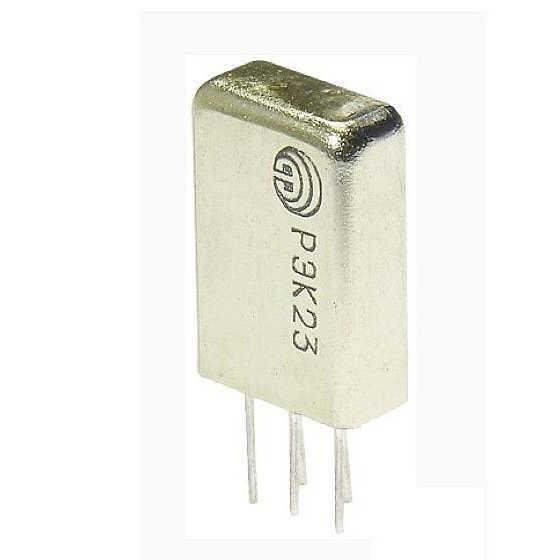

РЭК23 00.02 — это электромагнитное реле, предназначенное для коммутации электрических цепей постоянного и переменного тока.

Конструкция

Это герметичное двухпозиционное одностабильное реле с одним переключающим контактом, выпускаемое в различных типоисполнениях, таких как РФ4.500.472-00.02. Оно используется в электронных схемах управления и отличается высокой надежностью в сложных условиях эксплуатации.

Условия эксплуатации

Реле работает при температурах от -60°C до +85°C, относительной влажности до 98% при +35°C и атмосферном давлении от 1,33 мкПа до 305 900 Па. Оно устойчиво к вибрациям (до 5000 Гц с ускорением до 300 м/с²), ударам (до 5000 м/с²) и акустическому шуму до 63,2 Па.

Характеристики

Для модификации РЭК23 00.02 рабочее напряжение составляет 27 В (+9/-5 В), ток срабатывания — не более 19,4 мА при +20°C, сопротивление обмотки — 1900 Ом (+285/-380 Ом). Диапазоны коммутации включают токи от 10⁻⁶ до 1 А и напряжения до 150 В в зависимости от вида нагрузки (активная, индуктивная с cosφ ≥ 0,3). Число циклов коммутации достигает 10⁵ при нормальной температуре.
