ПГК-5П6Н-6а

ПГК-5П6Н-6А — это поворотный галетный переключатель открытого типа, рассчитанный на 5 положений и 6 направлений коммутирования. Его применяют в цепях постоянного и переменного тока, в том числе в низкочастотных и высокочастотных схемах.

Конструкция

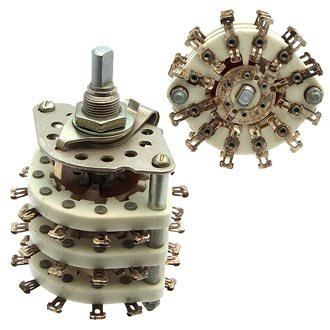

У него 3 галеты, корпусного исполнения нет, а монтаж выполняется на панель с пайкой выводов. Вал у этой модификации гладкий, с конической лыской и резьбой, тип ОС-6.

Основные параметры

Номинально он работает при коммутации до 350 V и 3 A, с максимальной мощностью 70 W для AC и 15 W для DC. Сопротивление контактов указано не более 20 mΩ, сопротивление изоляции — 5000 MΩ, электрическая прочность изоляции — 5000 V.

Эксплуатация

Переключатель рассчитан на ресурс около 5000 циклов и минимальную наработку 5000 часов. Диапазон рабочих температур — от -60 до +85 °C, климатическое исполнение — УХЛ.

Когда полезен

Такой переключатель обычно ставят там, где нужна надежная ручная коммутация нескольких цепей с фиксированными положениями, например в измерительной, радио- и аппаратной технике. Если нужна, могу отдельно разобрать его схему коммутации по положениям и направлениям без лишней теории.
