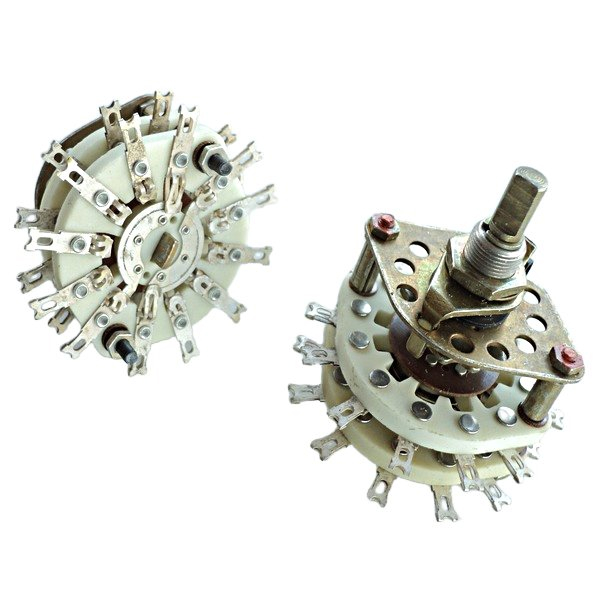

ПГК-5П4Н

Коротко: ПГК‑5П4Н — это галетный (поворотный) переключатель серии ПГК с 5 рабочими положениями и 4 направлениями контактов, предназначенный для коммутации цепей постоянного и переменного тока низкой и высокой частоты. Ниже — сводка его основных конструктивных и электрических характеристик и эксплуатационных свойств.

Конструкция и исполнение

• Тип: галетный (поворотный) переключатель с керамическими пластинами (галетами).

• Количество положений: 5; количество направлений (ветвей для каждого положения): 4.

• Корпус/платы: керамические пластины, открытого типа (варианты без корпуса существуют для монтажа на панель).

Размеры и механика

• Габариты типично порядка 52×52×60–70 мм (в зависимости от исполнения и длины вала).

• Вал: варианты исполнения с разными типами вала (сплошной с лыской, гладкий, с резьбой и пр.), диаметр выступающей части около 6 мм, длина выступающей части — порядка 20 мм; ручка/кнопка поставляется отдельно.

• Момент переключения: примерно 0,39–1,17 Н·м (зависит от конкретной модификации).

Электрические характеристики

• Коммутируемое напряжение: до ~350 В (в зависимости от модификации).

• Коммутируемый ток: типично до 3 А; максимальная коммутирующая мощность порядка 70 W AC и около 15 W DC для некоторых исполнений.

• Сопротивление контакта: не более примерно 0,02 Ом.

• Электрическая прочность изоляции: ряд источников указывает 1500 В (эффективное) или вплоть до 5000 В в некоторых измерениях; при описании изделий встречаются оба параметра (внимательно сверяйте паспорт конкретной модификации).

Надёжность и климат

• Ресурс: порядка 5 000 циклов переключения (в некоторых вариантах указывают 5 000–10 000 часов наработки).

• Рабочий температурный диапазон: от примерно −60°C до +85°C.

• Относительная влажность допускается до 98% при +35°C; атмосферное давление — рабочие условия широкие (примерно от 0,66 до 106,6 кПа).

Монтаж и выводы

• Выводы: выводы под пайку, количество выводов — до 24 (в зависимости от схемы галет и числа направлений).

• Способ установки: механический — на панель или в монтажную плату, электрический — пайка.

Применение

• Предназначен для коммутации электрических цепей постоянного и переменного тока низкой и высокой частоты, часто применяется в аппаратуре, где требуется переключение нескольких цепей в разных положениях (панельная электроника, лабораторные блоки, ретро‑аппаратура и пр.).

Примеры модификаций и пометки

• Буквенные/цифровые окончания (К8, К13, К8Ш и т.д.) обозначают различия в исполнении вала, расстоянии между платами и иных механических деталях; при выборе конкретной модификации важно сверять тип вала и установочные размеры.

• ТУ и завод‑изготовитель: эти переключатели производились в СССР и на постсоветском пространстве разными заводами — у разных партий могут быть небольшие отличия в параметрах и маркировке.

Иллюстрация (пример применения)

• Представьте панель управления, где одна ручка выбирает одну из пяти схем подключения (телеметрия/измерения/режимы): внутри — керамические галеты, поворотом замыкаются нужные контактные дорожки, при этом каждый из 4‑х направлений может коммутировать отдельную цепь.

Если нужно, могу подготовить: 1) полную таблицу параметров конкретной модификации (К8, К13, К8Ш и т.д.) и сравнение по вала/габаритам/току/наработке; 2) схему распиновки выводов для монтажа — укажи, какая модификация тебя интересует.ipelec
