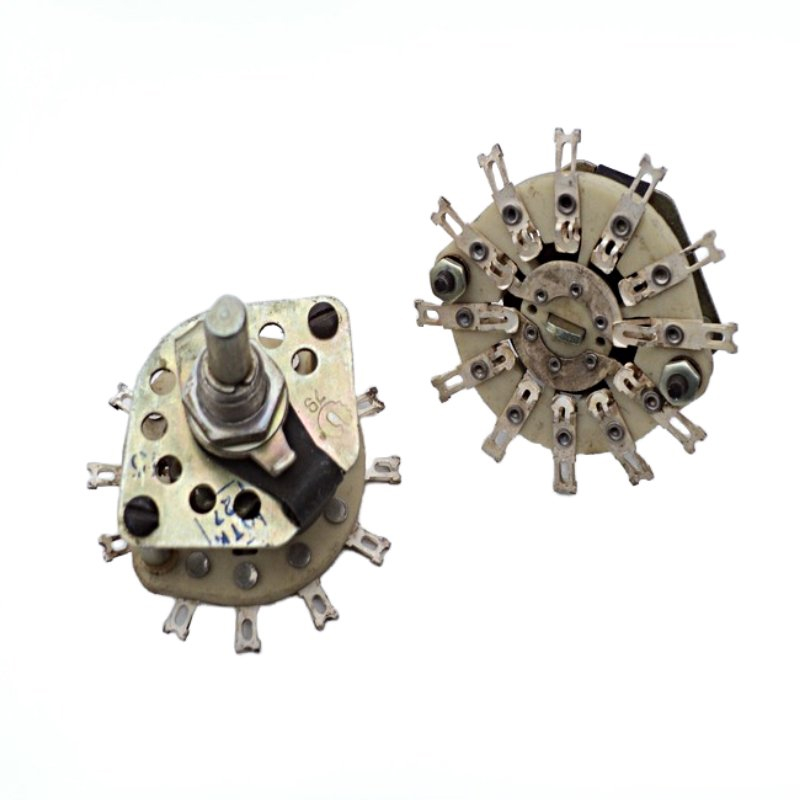

ПГК-5П2Н-К

Коротко: ПГК-5П2Н-К — галетный (поворотный) переключатель с керамическими пакетами, 5 рабочих положений и 2 направлений, предназначенный для коммутации цепей постоянного и переменного тока малой и средней мощности.

Техническое описание

• Тип: галетный (поворотный) переключатель с керамическими галетами.

• Количество положений: 5; количество направлений (каналов коммутации): 2.

• Конструкция: открытого типа (без цельного металлического корпуса), монтаж — объёмный/панельный, выводы — для пайки.

Электрические характеристики

• Коммутируемое напряжение: до примерно 350 V.

• Коммутируемый ток: около 3 A (типичное значение для серии).

• Максимальная коммутирующая мощность: порядка 70 W (AC) и ~15 W (DC) в типичных вариантах исполнения.

• Сопротивление контактов: не более 0,02 Ом (20 мОм).

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: порядка 1500–5000 V (в разных описаниях указываются значения для испытаний).

• Емкость между контактами: ≈1,5 пФ; между контактами и корпусом: ≈5 пФ.

Механические и эксплуатационные параметры

• Момент (усилие) переключения: примерно 0,39–1,17 Н·м.

• Угол поворота на шаг: около 30° (для 5 положений).

• Диапазон рабочих температур: от −60°C до +85°C.

• Относительная влажность: выдерживает повышенную влажность до 98% при +35°C.

• Ресурс/наработка: типично около 5 000 циклов (в зависимости от вида приёмки и конкретной партии; в одном источнике указаны также значения 5 000–10 000 ч для гарантийных требований).

Габариты и механика

• Материал галет (плат): керамика.

• Количество выводов и контактных дорожек зависит от схемы — для версии 5П2Н обычно 12 выводов.

• Диаметр и форма вала: обычный вариант — круглый вал с прямой лыской, диаметр выступающей части ≈6 мм, длина ≈20 мм; установка кнопки/ручки отдельно.

Области применения и примечания

• Применяется для коммутации сигналов в приборах, аппаратуре, щитовых панелях и т.д., где требуется многопозиционная селекция линий или сигналов при относительно невысоком токе.

• Керамические галеты повышают износостойкость и электрическую прочность по сравнению с платами из менее жаропрочных материалов.

• В разных поставщиковских карточках могут быть небольшие расхождения в значениях (например, по испытательному напряжению или ресурсу приёмки), поэтому при разработке или ремонте ориентируйтесь на паспорт конкретной партии или заводские ТУ.

Пример схемы (слово-пример)

• Для исполнения 5П2Н — одна галета, пять положений; при каждом положении замыкаются соответствующие контактные пары по двум направлениям, что даёт гибкость коммутации нескольких цепей одновременно.
