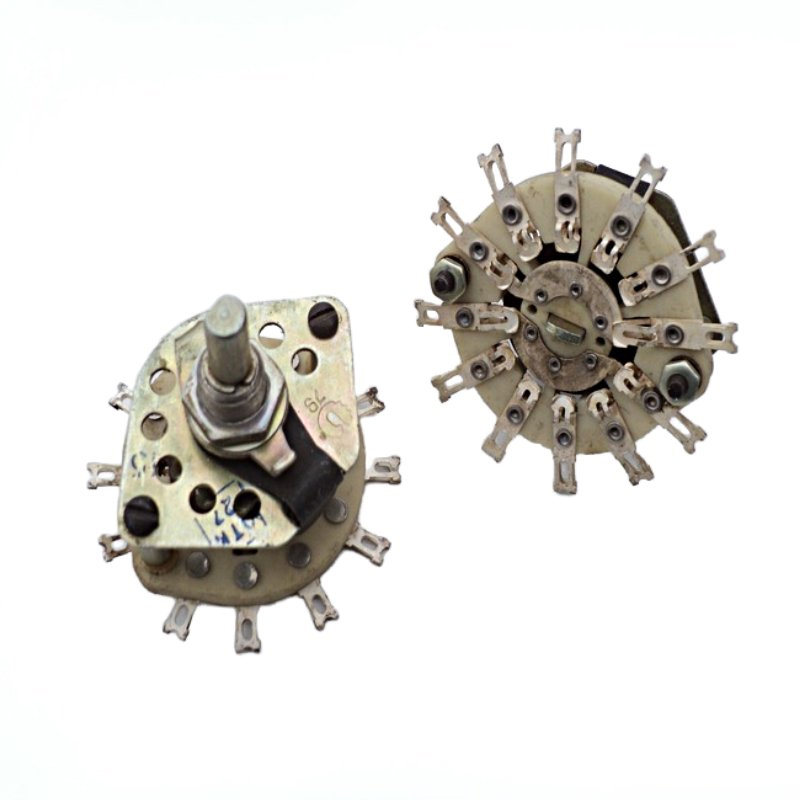

ПГК-5П2Н-К

ПГК-5П2Н-К — это галетный поворотный переключатель с керамическими платами, рассчитанный на коммутацию цепей постоянного тока, а также переменного тока низкой и высокой частоты. У него 5 положений и 2 направления, конструкция открытого типа, выводы под пайку и монтаж на панель.

Основные характеристики

• Коммутируемое напряжение: 350 В.

• Коммутируемый ток: 3 А.

• Максимальная коммутируемая мощность: 70 Вт для AC и 15 Вт для DC.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

Электрические и механические параметры

• Электрическая прочность изоляции: 1500 В эффективного значения по одному источнику и до 5000 В по другому техническому описанию.

• Емкость между контактами: не более 1,5 пФ, между контактами и корпусом: не более 5 пФ.

• Момент переключения: 0,39–1,17 Н·м.

• Ресурс: 5000 циклов, минимальная наработка — 5000 часов для одного исполнения и 10000 часов для другого по данным поставщиков.

Условия эксплуатации

Переключатель рассчитан на работу в диапазоне температур от -60 до +85 °C и при повышенной влажности до 98%. Климатическое исполнение указано как УХЛ.

Что означает обозначение

В маркировке ПГК-5П2Н-К:

• ПГК — галетный переключатель с керамическими платами.

• 5П — 5 рабочих положений.

• 2Н — 2 направления.

• К — вариант исполнения, связанный с конструкцией оси/исполнением.
