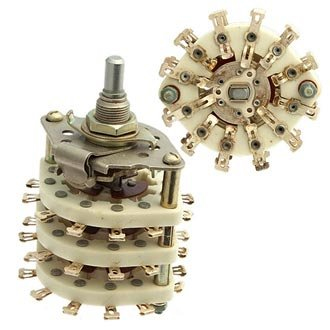

ПГК-3П9Н

ПГК-3П9Н — это поворотный (галетный) переключатель с керамическими галетами, предназначенный для коммутации цепей постоянного и переменного тока в радиотехнической и общей электронной аппаратуре; имеет 3 рабочих положения и 9 направлений контактов.

Назначение и конструкция

• Переключатель галетный для объёмного (панельного) монтажа, с керамическими платами (галетами), применяется для коммутации низко- и высокочастотных цепей постоянного и переменного тока в радиоаппаратуре и общей электронике.

• Корпус в типичных исполнениях открыт (без цельного внешнего корпуса) и рассчитан на установку через панель; ручка поставляется отдельно, вал обычно гладкий с конической лыской.

Электрические характеристики

• Коммутируемый ток типично около 3 А; допустимое коммутационное напряжение — порядка 350 В (производитель/конструкция может менять значения для разных вариантов).

• Сопротивление контакта — порядка 0,02 Ом, сопротивление изоляции — не менее 5000 МОм; электрическая прочность изоляции — в сотнях-в тысячах вольт (зависит от конкретного исполнения).

• Максимальная коммутируемая мощность ориентировочно 70 W для переменного тока и существенно ниже для постоянного.

Механические и эксплуатационные параметры

• Количество рабочих положений: 3 (обозначение «3П» в маркировке).

• Количество направлений (контактных дорожек): 9 (обозначение «9Н»).

• Расстояние между платами (галетами) бывает, например, 6, 8 или 15 мм в разных модификациях; угол поворота между положениями — типично 30°.

• Момент переключения (усилие) в характерном диапазоне 0,39–1,17 Н·м (в разных публикациях встречаются близкие значения).

Надёжность и климатическое исполнение

• Температурный диапазон работы — от примерно −60 °C до +85 °C, допустимая относительная влажность — до ~98% при 35 °C; климатические исполнения — УХЛ или В в зависимости от версии.

• Ресурс и наработка зависят от приёмки и типа: в источниках указаны значения от нескольких тысяч до десятков тысяч часов/циклов (например, 5 000 циклов и наработка 5 000 ч или 10 000 ч и выше для иных вариантов).

Габариты и монтаж

• Габаритные размеры и масса зависят от модификации; примерные внешние размеры некоторых исполнений — порядка нескольких десятков миллиметров (например, 56×56×76 мм у одной из поставок), диаметр отверстия под вал и длина выступающей части также варьируются (вал Ø≈6 мм, выступ ≈20 мм в одном варианте).

• Выводы — обычно под паяние (латунь с серебряным покрытием у некоторых партий); число выводов зависит от структуры контактов (в одном варианте — 36 выводов).

Маркировка и расшифровка обозначения

• ПГК — переключатель галетный с керамическими платами; далее цифры и буквенные группы расшифровывают количество положений (П) и направлений контактов (Н), а также расстояние между платами и вариант исполнения вала. Пример: ПГК-3П9Н — серия ПГК, 3 положения, 9 направлений.

Примеры применения и особенности

• Используется в радиоаппаратуре, измерительной технике и других устройствах, где требуется надёжная коммутируемая схема с малыми паразитными ёмкостями (керамические галеты дают низкие межконтактные ёмкости).

• Керамические платы повышают стабильность параметров при температурных и влажностных изменениях, что важно для высокочастотных цепей.

Иллюстрация (пример)

• Представьте трёхпозиционный селектор, у которого при каждом повороте переключаются группы контактов по одной из 9 дорожек — таким образом обеспечивается множественная коммутация нескольких цепей одновременно при смене одного положения.
