ПГК-3П9Н

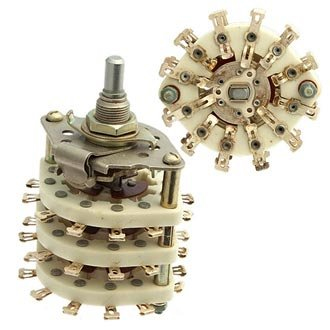

ПГК-3П9Н — это поворотный (галетный) переключатель с керамическими платами, предназначенный для коммутации цепей постоянного и переменного тока в низкочастотных и высокочастотных схемах.

Назначение и конструкция

• Галетный переключатель с керамическими «платами» (галетами), предназначен для объёмного (панельного) монтажа и применения в радио- и электроаппаратуре общего и специального назначения.

• Конструкция: вал с возможностью установки ручки, несколько керамических плат, множество контактов для переключения направлений и положений.

Основные электрические параметры

• Коммутируемый ток примерно 3 A; допустимое коммутируемое напряжение до ~350 V (в зависимости от модификации).

• Максимальная коммутируемая мощность типично около 70 W для переменного тока и порядка 15 W для постоянного тока в доступных описаниях.

• Сопротивление контакта не более примерно 0,02 Ом.

• Сопротивление изоляции не менее 5000 МОм (в ряде спецификаций) и электрическая прочность изоляции порядка 1500–5000 В (в зависимости от выпуска/модификации).

Механические и эксплуатационные характеристики

• Число положений: у конкретной модели — 3 положения; число направлений — 9 (обозначение 3П9Н означает 3 положения и 9 направлений).

• Угол поворота между положениями, типично 30° на шаг (зависит от исполнения).

• Момент/усилие переключения в диапазоне ≈0,39–1,17 Н·м (встречается также диапазон 0,15–0,7 Н·м в других спецификациях для близких серий).

• Ресурс и наработка: типичные данные — несколько тысяч циклов (встречаются значения 5 000 циклов и наработки 5 000–25 000 часов в зависимости от версии и требований приемки).

Материалы и выводы

• Галеты (платы) — керамические (обеспечивают лучшую электрическую прочность и стабильность на ВЧ).

• Выводы для пайки, контакты часто с серебряным покрытием; материал выводов — латунь.

Климатические и окружающие условия

• Рабочая температура: от −60°C до +85°C в типичных описаниях.

• Допустимая относительная влажность повышенная — до 98% при +35°C (возможны климатические исполнения УХЛ/В).

Габариты и монтаж

• Расстояние между платами (зависит от модификации) может быть, например, 6, 8 или 15 мм; диаметр вала, выступающей части и длина варьируются (в часто встречающейся реализации диаметр 6 мм, длина выступающей части около 20 мм).

• Методы монтажа: механический (на панель) и пайка контактов.

Маркировка и расшифровка обозначения

• ПГК — переключатель галетный с керамическими платами; далее цифры/буквы: число положений (например, 3П), число направлений (например, 9Н), дополнительные обозначения через дефис указывают расстояние между платами или вариант вала.

Пример применения

• Используется в распределительных и управляющих узлах аппаратуры для выбора цепей, в высокочастотных коммутируемых схемах, в измерительной аппаратуре и старой советской/russian аппаратуре, где требуется малый паразитный ёмкостной эффект и высокая изоляция.
