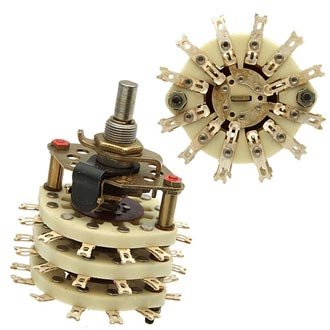

ПГК-3П9Н

ПГК-3П9Н — это галетный поворотный переключатель с керамическими платами, предназначенный для коммутации цепей постоянного и переменного тока, в том числе на низких и высоких частотах.

Что означает обозначение

• ПГК — переключатель галетный с керамическими платами.

• 3П — три рабочих положения.

• 9Н — девять направлений.

Основные характеристики

• Сопротивление контакта: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500 В эффективного значения по одному источнику и до 5000 В по другому описанию для конкретной модификации.

• Рабочая температура: от -60 до +85 °C.

• Повышенная влажность: до 98%.

• Момент переключения: примерно от 0,39 до 1,17 Н·м.

Конструкция и применение

У него открытая конструкция, монтаж выполняется на панель, выводы рассчитаны на пайку, а рабочие элементы выполнены с керамическими платами и серебряным покрытием контактов. Такой переключатель обычно используют в радио- и электроаппаратуре, где нужна надежная ручная коммутация нескольких цепей.

Что важно при подборе

У ПГК-3П9Н встречаются разные исполнения по длине вала, расстоянию между платами и варианту оси, поэтому при замене лучше сверять не только название, но и конкретную модификацию на корпусе или в паспорте. Если нужен точный подбор для замены, обычно смотрят число плат, положения, направлений и тип оси.
