ПГК-3П6Н

ПГК-3П6Н — это галетный поворотный переключатель для коммутации электрических цепей постоянного тока и также переменного тока низкой и высокой частоты. Обычно его относят к серии с керамическими платами, а сама маркировка указывает на число положений, направлений и расстояние между платами.

Что это за переключатель

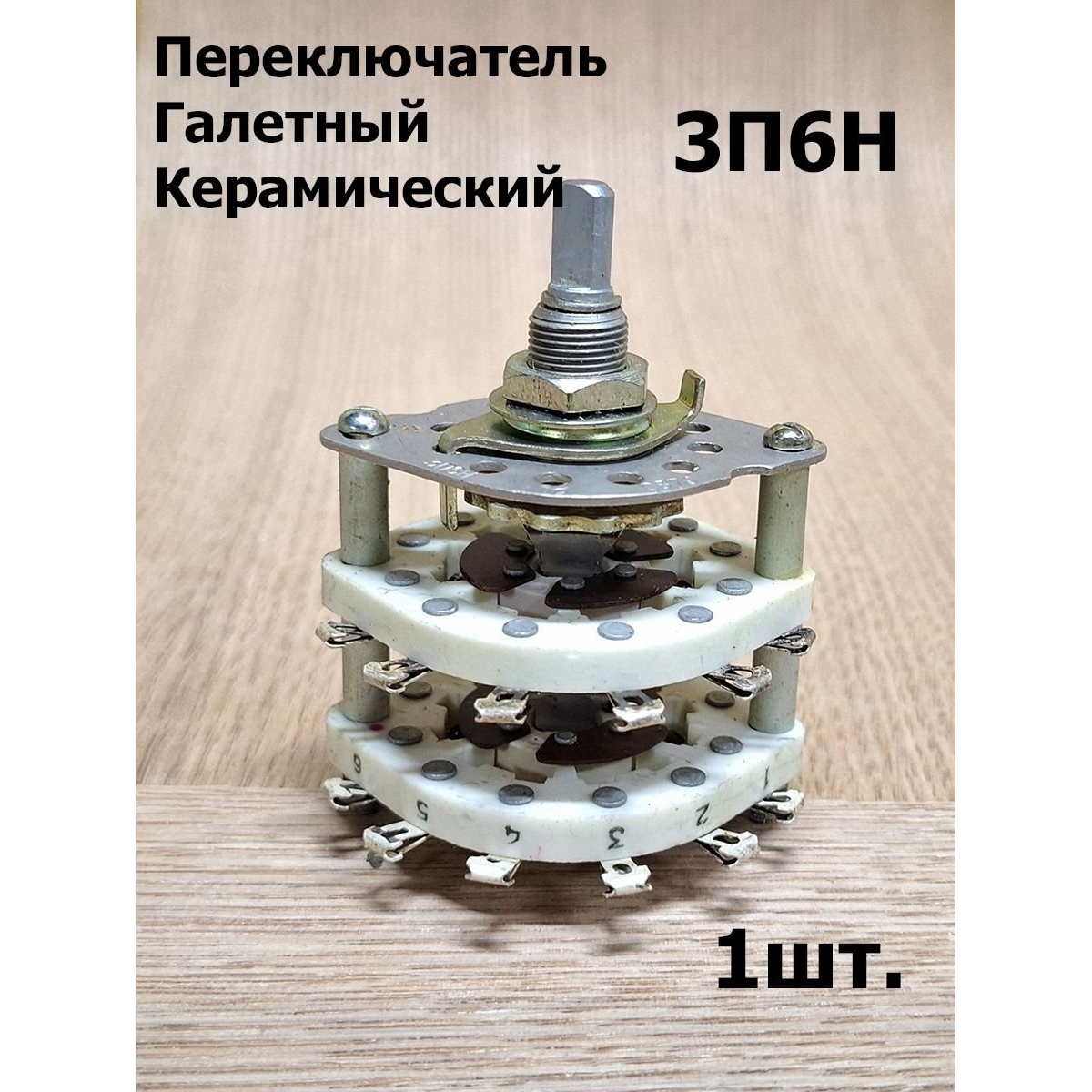

Устройство выполнено как открытый галетный переключатель без корпуса и рассчитано на монтаж на панель с пайкой выводов. В таких переключателях контакты переключаются механически поворотом ручки, а ручка у некоторых исполнений поставляется отдельно.

Основные характеристики

Для типового исполнения ПГК-3П6Н в источниках указывают рабочее напряжение до 350 В и коммутируемый ток до 3 А. Сопротивление контакта не превышает 0,02 Ом, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции достигает 5000 В.

Также приводятся такие параметры, как момент переключения 0,39–1,17 Н·м, емкость между контактами не более 1,5 пФ и между контактом и корпусом не более 4–5 пФ. Рабочий диапазон температур обычно указан от -60 до +85 °C, а относительная влажность — до 98%.

Конструкция и исполнение

По описаниям, это переключатель с керамическими платами, металлическими выводами под пайку и серебряным покрытием контактов в ряде исполнений. Встречаются варианты с разным количеством плат, положений и направлений, а также с различными типами вала и вариантом оси.

Где применяется

ПГК-3П6Н используют в радиоэлектронной аппаратуре, контрольно-измерительных приборах и другой технике, где нужна надежная ручная коммутация цепей. Благодаря механической простоте и устойчивости к условиям эксплуатации такие переключатели до сих пор востребованы в ремонте и в специализированной аппаратуре.

Обозначение

В маркировке серии ПГК обычно зашифрованы тип переключателя, число рабочих положений, число направлений и расстояние между платами. Поэтому точные параметры конкретного экземпляра лучше проверять по полному обозначению, например с суффиксами вроде 6, 8, 15 или дополнительными буквенными индексами.
