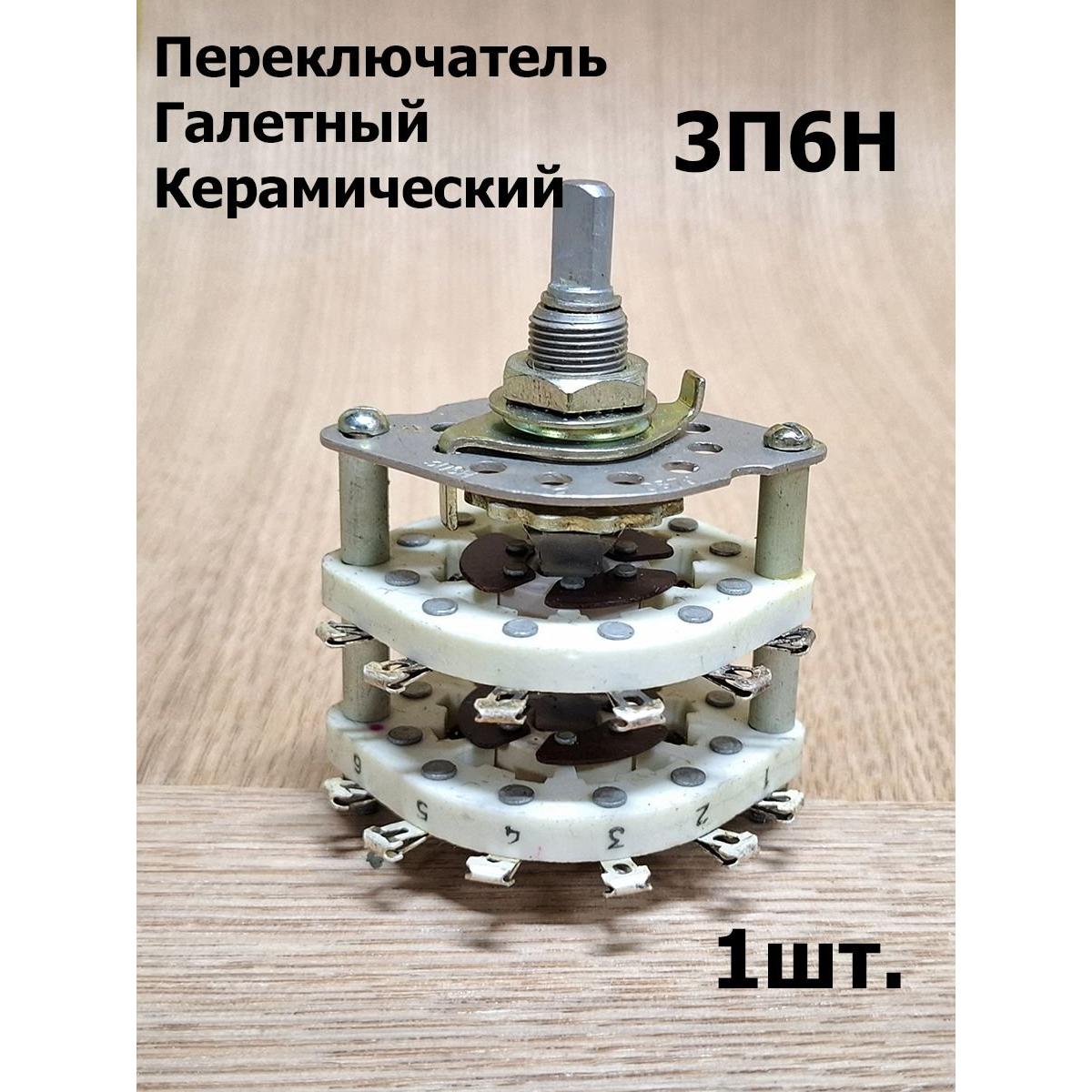

ПГК-3П6Н

Коротко: ПГК-3П6Н — это поворотный (галетный) переключатель с керамическими платами, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре и аппаратуре общего назначения.

Основные конструктивные сведения

• Тип: галетный (поворотный) переключатель с керамическими галетами (платами).

• Конфигурация типична — несколько положений и направлений (например, 3 положения × 6 направлений), число плат и направлений варьируется в зависимости от модификации.

• Вал: часто сплошной с косой лыской; ручка обычно поставляется отдельно.

Электрические характеристики

• Коммутируемый ток: порядка 3 A в типичных вариантах (для переменного тока; для постоянного тока допускается меньший ток в зависимости от исполнения).

• Коммутируемое напряжение: до ~350 V в типичных модификациях.

• Максимальная коммутируемая мощность: порядка десятков ватт (примерно 70 W AC, 15 W DC у некоторых вариантов).

• Сопротивление контакта: не более ~0,02 Ом (20 mΩ).

• Емкости: между контактами — около 1,5 пФ, между контактами и корпусом — несколько пФ (ок. 4–5 пФ).

Изоляция, прочность и надёжность

• Сопротивление изоляции: порядка 5000 МОм.

• Электрическая прочность изоляции: у разных серий указывается 1.5–5 кВ (встречаются значения 1500 V и 5000 V для разных исполнений/методик измерения).

• Момент переключения: примерно от 0,39 до 1,17 Н·м.

• Ресурс/наработка: типично 5 000 циклов или несколько тысяч часов в зависимости от приёмки/исполнения; у некоторых вариантов указывают 5 000 циклов и гарантированную наработку 5 000 ч/10 000 ч для разных категорий приемки.

Климатические и механические параметры

• Диапазон рабочих температур: от −60°C до +85°C (климатическое исполнение УХЛ и аналоги).

• Относительная влажность: выдерживает до 98% при +35°C по нормативам ряда исполнений.

• Материалы: галеты — керамика; выводы — латунь с серебряным покрытием у многих модификаций; конструкция зачастую открытого типа (без корпуса) для встраивания в аппаратуру.

Модификации и обозначение

• Обозначение расшифровывается: ПГК — переключатель галетный с керамическими платами; далее цифры/буквы указывают число плат/положений/направлений и расстояние между платами (например, 6, 8, 15 мм) и вариант оси.

• Существует множество модификаций (К8, К13, 8А и т.д.), отличающихся числом направлений/положений, расстоянием между платами и конструктивными особенностями.

Применение

• Используется в радиотехнической и измерительной аппаратуре, в коммутационных панелях и приборах для переключения путей сигнала на низких и высоких частотах, где важны малые переходные сопротивления и стабильность контактов.

Пример практического замечания

• При выборе под пайку обратите внимание на ориентацию и шаг выводов (обычно выводы под пайку, количество выводов зависит от числа положений и направлений), а для монтажа на панель — на установочные размеры в мм (например, Ø 10,2 мм для некоторых вариантов).
