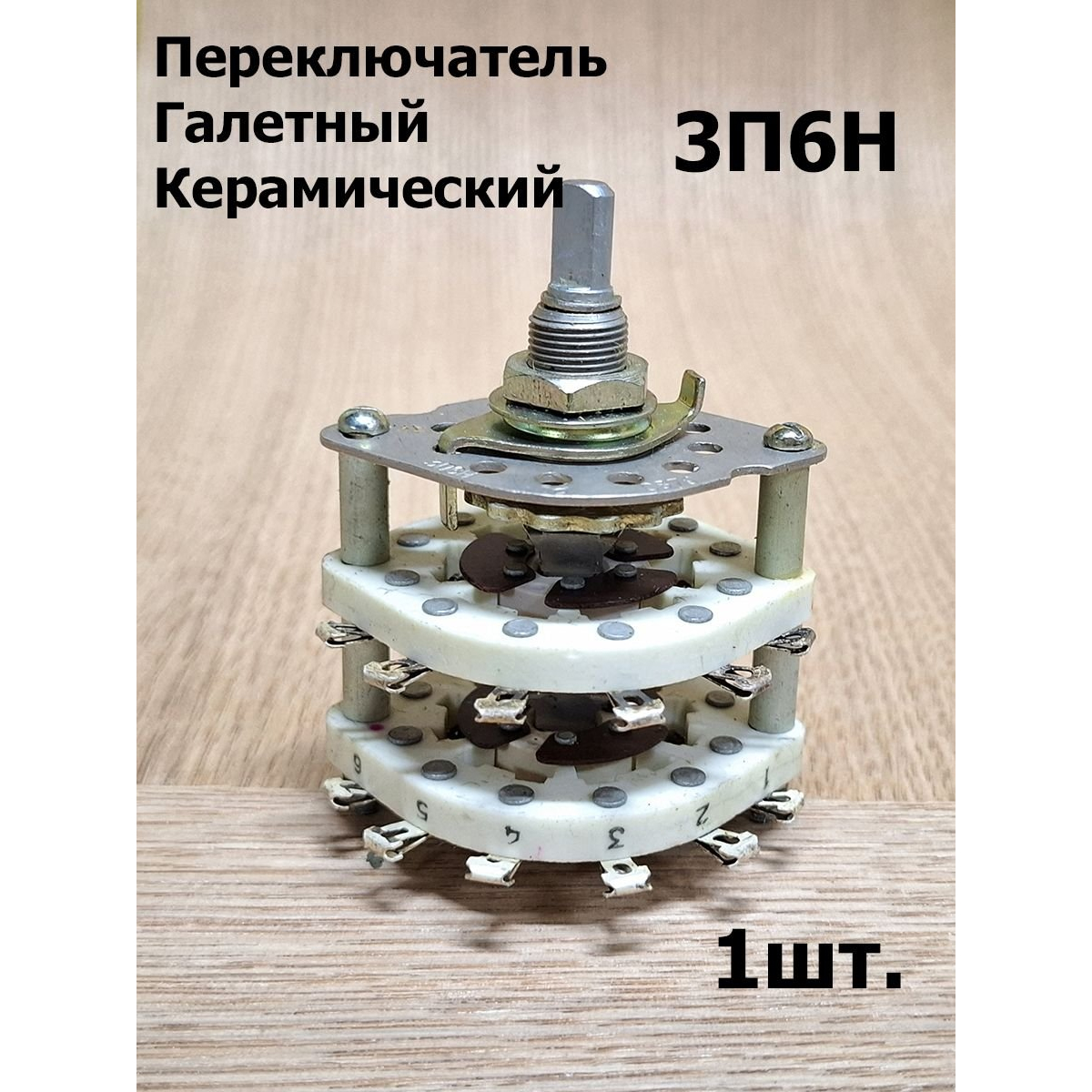

ПГК-3П6Н

ПГК-3П6Н — это галетный поворотный переключатель с керамическими платами, предназначенный для коммутации цепей постоянного тока и переменного тока низкой и высокой частоты.

Основные свойства

• Количество положений: 3.

• Количество направлений: 6.

• Конструкция: открытого типа, без корпуса.

• Монтаж: на панель, электрическое подключение — пайкой.

• Материал плат: керамика.

• Количество выводов: 24.

Электрические параметры

У переключателя низкое сопротивление контактов — не более 0,02 Ом, высокая электрическая прочность изоляции и большое сопротивление изоляции, что делает его пригодным для аппаратуры с повышенными требованиями к надежности.
Также указаны коммутационное напряжение до 350 В, коммутируемый ток до 3 А и ресурс около 5000 циклов.

Механика и условия работы

Момент переключения находится в диапазоне от 0,39 до 1,17 Н·м.
Рабочий диапазон температур — от −60 до +85 °C, допускается высокая влажность до 98% при +35 °C.

Где применяется

ПГК-3П6Н обычно используют в радиоэлектронной аппаратуре, измерительных и коммутационных устройствах, где нужен надежный ручной выбор схемы соединений.
Это классический советский/постсоветский компонент, который ценят за простую механику и понятную схему контактов.
