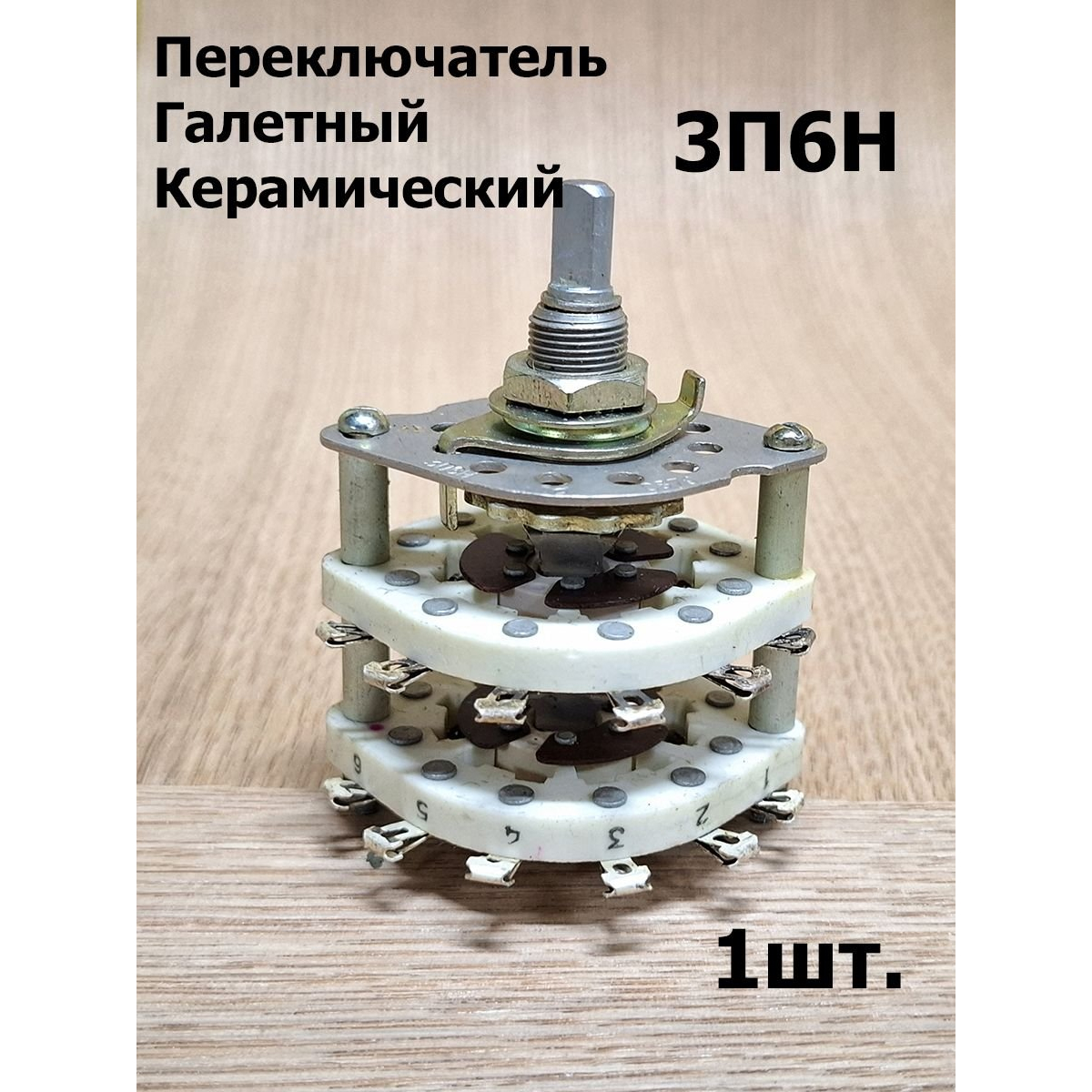

ПГК-3П6Н

ПГК-3П6Н — это галетный поворотный переключатель на керамических платах, предназначенный для коммутации цепей постоянного тока, а также переменного тока низкой и высокой частоты.

Что это за устройство

Это переключатель открытого типа, который обычно монтируется на панель и подключается пайкой.
Обозначение расшифровывается так: ПГК — галетный переключатель с керамическими платами, а цифры и буквы в маркировке указывают число положений, направлений и конструктивный вариант.

Основные характеристики

Для этой серии указываются такие параметры, как сопротивление контакта не более 0,02 Ом, сопротивление изоляции не менее 5000 МОм и электрическая прочность изоляции до 1500–5000 В в зависимости от источника и исполнения.
Момент переключения находится в диапазоне 0,39–1,17 Н·м, рабочая температура — от −60 до +85 °C, а допустимая влажность — до 98% при +35 °C.

Конструкция и исполнение

Устройство обычно имеет керамические галеты, латунные выводы с серебряным покрытием и вал диаметром 6 мм; ручка, как правило, поставляется отдельно.
Встречаются исполнения с 3 положениями и 6 направлениями, а также другие варианты из той же серии с разными обозначениями по количеству плат и конструктиву.

Где применяется

Такие переключатели используют в радиоэлектронной аппаратуре, контрольно-измерительных приборах и другой технике, где нужна надежная коммутация нескольких цепей.
