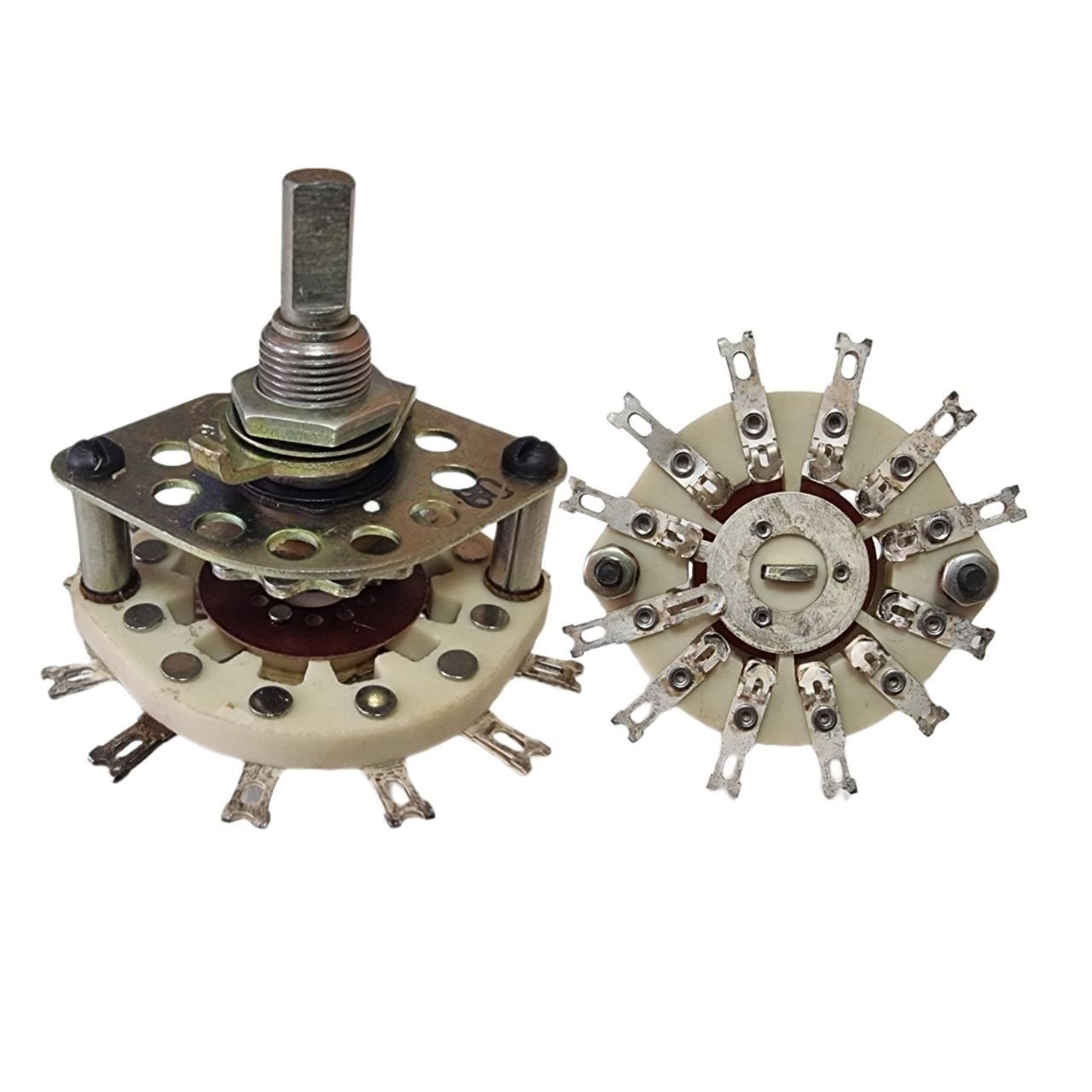

ПГК-2П4Н-К

ПГК-2П4Н-К — это галетный (поворотный) переключатель с керамической пластиной, предназначенный для коммутации цепей постоянного и переменного тока в низковольтных схемах; у него 2 рабочих положения и 4 направления (контактных дорожки), тип исполнения «К».

Описание и назначение

• Переключатель галетный, конструкция с одной керамической «галетой» (платой), предназначен для коммутирования электрических цепей постоянного и переменного тока, в том числе низкой и высокой частоты.

• Применяется в приборостроении, радиоэлектронных устройствах и панельной коммутации там, где требуется компактный многопозиционный поворотный переключатель.

Основные электрические характеристики

• Номинальное коммутируемое напряжение — около 350 В.

• Номинальный коммутируемый ток — примерно 3 А.

• Максимальная коммутируемая мощность — порядка 70 W переменного тока и ~15 W постоянного тока (в зависимости от схемы и условий).

• Сопротивление контакта не более ~0,02 Ом.

• Сопротивление изоляции не менее ~5000 МОм.

Механические и эксплуатационные параметры

• Количество рабочих положений: 2; количество направлений/выводов на каждое положение: 4 (обозначение 2П4Н).

• Момент переключения: примерно 0,39–1,17 Н·м.

• Емкость между контактами: не более ~1,5 пФ; между контактами и корпусом — не более ~5 пФ.

• Диапазон рабочих температур: примерно от −60 °C до +85 °C; относительная влажность допускается до 98% при +35 °C.

Конструкция и монтаж

• Галетные контакты выполнены на керамической плате (плотная, термостойкая основа).

• Выпускается с разными вариантами вала: сплошной с прямой лыской или с конической лыской; вал может быть круглый диаметром ~6 мм с выступающей частью длиной около 20 мм (варианты зависят от исполнения).

• Выводы под пайку (латунь, зачастую с серебряным покрытием).

• Монтаж — панельный (фиксируется на лицевой панели) или объемный монтаж корпуса, выводы для пайки.

Надёжность и ресурс

• Электрическая прочность изоляции заявлена высоко — порядка 1500–5000 В в зависимости от параметра (в источниках встречаются 1500 В и 5000 В, смотреть отдельные строки ТУ/паспорт).

• Ресурс/наработка: типичные значения — несколько тысяч циклов (встречаются данные 5 000 циклов и более; для приёмки «1» и «5» могут указываться разные гарантии и наработки).

Маркировка и обозначение

• Обозначение расшифровывается так: ПГК — переключатель галетный с керамическими платами; 2П — число положений; 4Н — число направлений; К — вариант исполнения (оси, корпуса и т. п.).

Пример использования (иллюстрация)

• Если требуется выбрать один из двух каналов при четырёх возможных направлениях коммутации (например, переключение сигналов на разные входы/выходы прибора), ПГК-2П4Н-К обеспечивает такую функцию компактно и надёжно за счёт керамической галеты и малоомных контактов.

Где смотреть документацию

• Технические параметры и габаритные размеры уточняются в паспорте изделия или в ТУ производителя; на торговых страницах и в каталогах продавцов приведены типичные значения, но для проектирования берите данные из паспорта/чертежа конкретной партии.
