ПГК-2П4Н-А

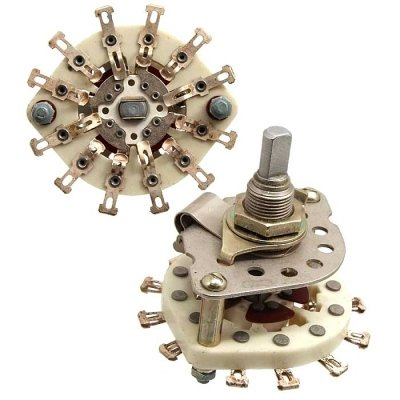

ПГК-2П4Н-А — это советский/российский галетный поворотный переключатель открытого типа с керамическими платами, предназначенный для коммутации цепей постоянного и переменного тока. Он рассчитан на 2 положения и 4 направления, обычно применяется в аппаратуре, где нужна надежная ручная коммутация и стойкость к жестким условиям эксплуатации.

Назначение

Переключатель используют в измерительной, радиотехнической и другой аппаратуре, где нужно вручную переключать схемы, режимы или цепи. Он подходит как для постоянного тока, так и для переменного тока низкой и высокой частоты.

Основные характеристики

• Коммутируемое напряжение: до 350 V.

• Коммутируемый ток: 3 A.

• Максимальная коммутируемая мощность: 70 W AC и 15 W DC.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500–5000 V в зависимости от источника и методики указания.

• Момент переключения: 0,39–1,17 Н·м.

• Рабочая температура: от -60 до +85 °C.

Конструкция

Это галетный переключатель открытого исполнения, с одной галетой и керамическим основанием. Монтаж обычно панельный, подключение — пайкой, а вал имеет вариант исполнения «А». В описаниях также указывается 12 выводов и шаг поворота 30°.

Обозначение

В маркировке:

• ПГК — галетный переключатель с керамическими платами.

• 2П — число рабочих положений.

• 4Н — число направлений.

• А — вариант оси.

Практический смысл

Если коротко, ПГК-2П4Н-А выбирают там, где нужен механически простой, долговечный и понятный переключатель без сложной электроники. Для старой советской и промышленной техники это очень типовая деталь.
