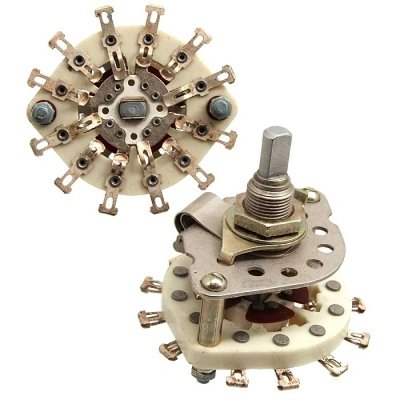

ПГК-2П4Н-А

ПГК-2П4Н-А — это советский галетный поворотный переключатель открытого типа с керамическими платами, рассчитанный на коммутацию цепей постоянного тока и переменного тока низкой/высокой частоты. Обычно его используют в аппаратуре, где нужна надежная ручная коммутация нескольких цепей без сложной электроники.

Основные особенности

• Количество положений: 2.

• Количество направлений: 4.

• Схема контактов: 2 положения, 4 направления.

• Материал плат: керамика.

• Монтаж: на панель, подключение — пайкой.

Электрические параметры

• Коммутируемый ток: до 3 А.

• Коммутируемое напряжение: до 350 В.

• Максимальная коммутируемая мощность: 70 Вт для переменного тока и 15 Вт для постоянного.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500–5000 В, в зависимости от источника данных.

Механика и условия работы

• Момент переключения: 0,39–1,17 Н·м.

• Рабочий диапазон температур: от -60 до +85 °C.

• Относительная влажность: до 98% при +35 °C.

• Ресурс: до 5000 циклов, а по некоторым данным минимальная наработка может указываться до 10000 часов для отдельных приемок.

Что означает маркировка

Обозначение ПГК обычно расшифровывают как галетный переключатель с керамическими платами; число после дефиса связано с числом рабочих положений и направлений, а буква А указывает на вариант исполнения оси.
