ПГК-2П4Н

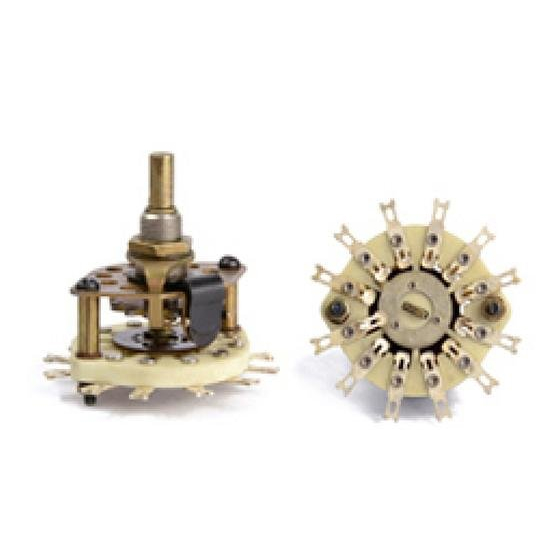

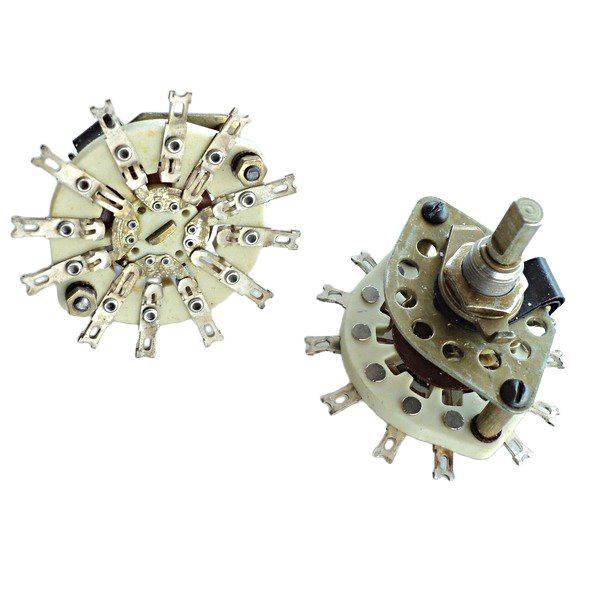

ПГК-2П4Н — галетный (поворотный) переключатель с керамической галетой, предназначенный для коммутации электрических цепей постоянного и переменного тока низкой и высокой частоты.

Основные конструктивные параметры

• Тип: галетный (поворотный) переключатель с одной платой (галетой).

• Количество положений: 2; количество направлений (контактных дорожек): 4.

• Корпус/плата: керамическая плата; конструкция открытого типа (без корпусной оболочки) или в вариантах с дополнительной маркировкой (например, суффикс -К указывает на модификацию).

Электрические характеристики

• Коммутируемое напряжение: до примерно 350 В (диапазон рабочих значений от нескольких милливольт до 350 В указан в спецификациях).

• Коммутируемый ток: до примерно 3 А.

• Максимальная коммутируемая мощность: около 70 Вт (AC) и порядка десятков ватт для DC в некоторых описаниях.

• Контактное сопротивление: не более ~20 мОм (встречается в характеристиках как 0,02 Ом).

• Электрическая прочность и изоляция: прочность изоляции на уровне киловольт (встречаются значения 1500–5000 В в разных документах) и сопротивление изоляции не менее 5000 МОм в ряде спецификаций.

Механические и эксплуатационные параметры

• Момент переключения (крутящий момент на валу): примерно 0,39–1,17 Н·м.

• Углы поворота и валы: типовой угол поворота около 30° между положениями; вал круглый, гладкий, диаметр выступающей части ≈ 6 мм с конической лыской, длина выступающей части ~20 мм (варианты исполнения в маркировке).

• Количество выводов: обычно 12 выводов (для варианта 2 полож., 4 направл.).

• Метод монтажа: панельный механический монтаж, электрические выводы — под пайку (латунные выводы с серебряным покрытием у некоторых партий).

Надёжность и условия эксплуатации

• Ресурс: порядки тысяч циклов (встречаются цифры ~5000 циклов; минимальная наработка в приёмках — от 5000 до 10000 часов в зависимости от типа приёмки).

• Диапазон рабочих температур: примерно от −60 °C до +85 °C; выдерживает повышенную влажность (до ~98% при +35 °C) и различные климатические исполнения (УХЛ и проч.).

• Атмосферное давление и другие климатические параметры указаны в нормативной документации для изделий советского/российского изготовления.

Маркировка и обозначение

• Обозначение ПГК-2П4Н расшифровывается как серия ПГК (галетный переключатель), 2 — число положений, 4 — число направлений; буквы и дополнительные суффиксы указывают вариант исполнения вала, расстояние между платами и т.д.

Примечания по применению

• Применяется там, где требуется простая механическая коммутация нескольких направлений/положений: при панельных приборах, аппаратуре управления и других электронных/электротехнических устройствах.

• При паяных монтажах обращайте внимание на покрытие и материал выводов (латунь с серебряным покрытием), чтобы обеспечить надёжный контакт и корректную пайку.
