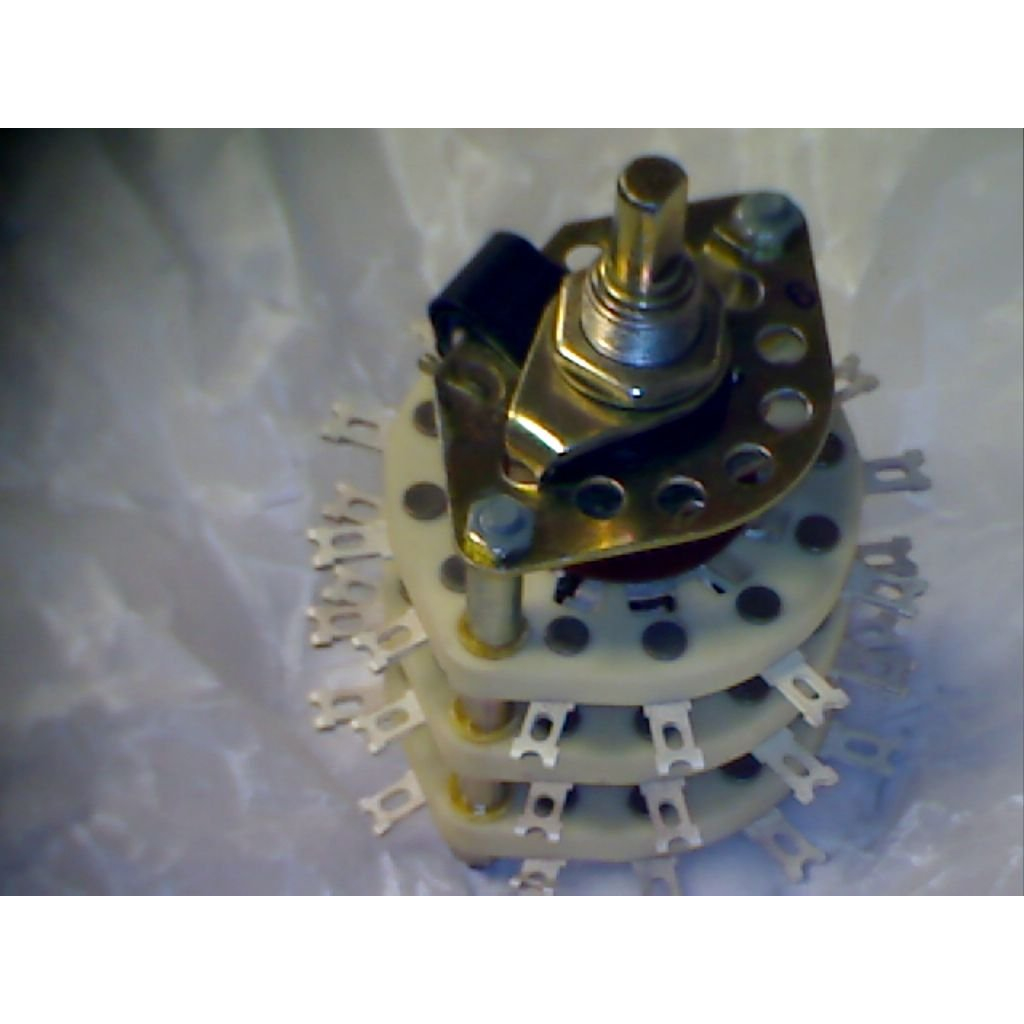

ПГК-2П12Н-К

ПГК-2П12Н-К — это керамический (галетный) поворотный переключатель серии ПГК с 2 положениями и 12 направлениями контактов, предназначенный для коммутации цепей постоянного и переменного тока в сигнальных и управляющих схемах; основные электрические и механические параметры включают коммутационный ток до 3 А, допустимое напряжение до ~350 В и ресурс порядка нескольких тысяч циклов эксплуатации.

Описание конструкции и назначения

• Переключатель выполнен по галетной схеме: контакты расположены на дисковых платах (галетах), которые поворачиваются валом и через фиксированные положения подключают разные направления.

• Серия ПГК обычно выпускается с керамическими (иногда гетинаксовыми) платами, что улучшает электрическую прочность и контактную стабильность в широком диапазоне температур и влажности.

Электрические характеристики

• Номинальный коммутационный ток — около 3 А; для малой мощности и сигнальных цепей это стандартное значение.

• Допустимое коммутационное напряжение — до примерно 350 В (переменный/постоянный в зависимости от конкретной маркировки).

• Сопротивление контактов, не более — примерно 0,02 Ом; сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции у разных вариантов указывается как 1500 В (эффективное) или до 5000 В в некоторых данных — уточняют по конкретной модификации.

Механические параметры и монтаж

• Количество плат (галет) в типичных вариантах — 1–3 (в зависимости от исполнения); в обозначении 2П12Н — 2 положения, 12 направлений.

• Тип вала может быть с прямой лыской (вариант К) или конической лыской; диаметр выступающей части в распространённых вариантах ~6 мм, длина выступающей части ~20 мм.

• Расстояние между платами (толщина пакета) у разных модификаций указано как 6, 8, 15 мм и т.п.; крепление — монтаж в панель с фиксацией гайкой или механическим способом.

Надёжность и условия работы

• Ресурс переключения обычно указывают в диапазоне от 5 000 до 10 000 циклов в зависимости от условий приёмки; минимальная наработка — несколько тысяч часов.

• Рабочая температура — от −60°C до +85°C; относительная влажность до 98% при +35°C; климатическое исполнение — УХЛ (холодный/умеренный климат).

Прочие электрические параметры

• Емкость между контактами очень мала (пара пикофарад), типичные значения: ~1,5 пФ между контактами и ~5 пФ между корпусом и контактом, что делает такие переключатели пригодными для высокочастотных цепей.

• Момент переключения (усилие поворота) обычно в диапазоне 0,39–1,17 Н·м — это важно учитывать при подборе ручки или привода.

Маркировка и пример обозначения

• Обозначение расшифровывается так: ПГК — переключатель галетный керамический; далее идут цифры и буквы: число положений, число направлений, вариант оси и расстояние между платами (например, К — ось с прямой лыской).

Применение и советы по использованию

• Чаще применяют в цепях сигнализации, управления и в низко- и высокочастотных схемах, где требуется надежная многопозиционная коммутация при относительно малых токах и мощностях.

• При монтаже и пайке обращайте внимание на материал выводов (латунь с серебряным покрытием в типичных вариантах) и на соответствие диаметра вала и типа ручки.

• Для работы в ВЧ-цепях и при переключениях под нагрузкой полезно проверить заявленные значения емкости и электрической прочности у конкретного производителя.
