ПГК-2П12Н-К

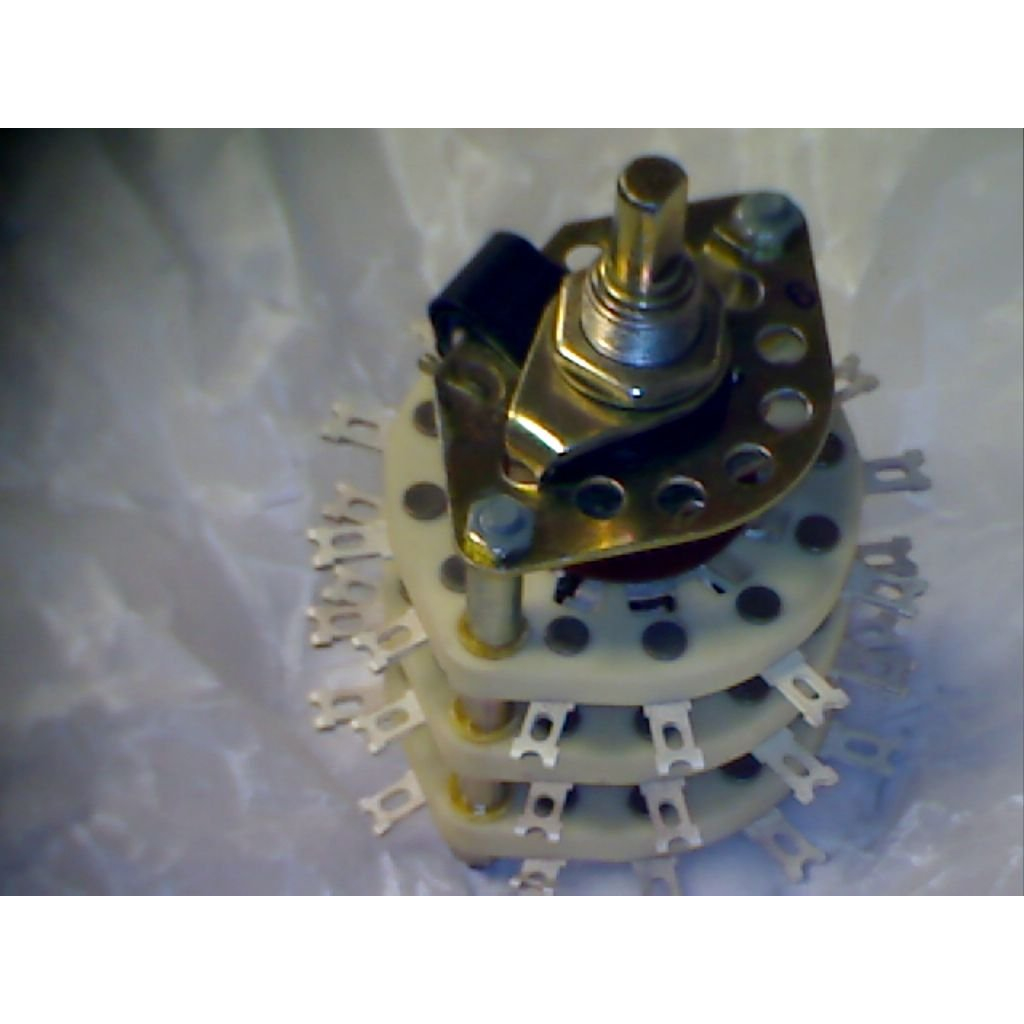

ПГК-2П12Н-К — это галетный поворотный переключатель серии ПГК с керамическими платами, предназначенный для коммутации цепей управления и сигнализации в цепях постоянного и переменного тока. У него 2 положения и 12 направлений, а индекс К указывает на вариант оси с прямой лыской; у этой модификации обычно используется вал ВС-3.

Основные особенности

• Тип: галетный переключатель открытого типа, без корпуса.

• Конструкция: 3 галеты, керамические платы.

• Монтаж: на панель, подключение выводов — под пайку.

• Механика: поворот на 30°, момент переключения 0,39–1,17 Н·м.

Электрические параметры

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500–5000 В в зависимости от источника и исполнения.

Назначение и применение

Такой переключатель применяют там, где нужно вручную выбирать одну из нескольких цепей или режимов работы: в измерительной, радиотехнической и управляющей аппаратуре. Он подходит для низкочастотных и высокочастотных цепей, где важны надежность контакта и стабильность коммутации.

Что важно знать

Маркировка ПГК обычно читается так: число перед «П» показывает количество положений, число перед «Н» — количество направлений, а буква после обозначения расстояния между платами может указывать на исполнение оси. Для ПГК-2П12Н-К это означает 2 положения, 12 направлений и вариант оси К .
