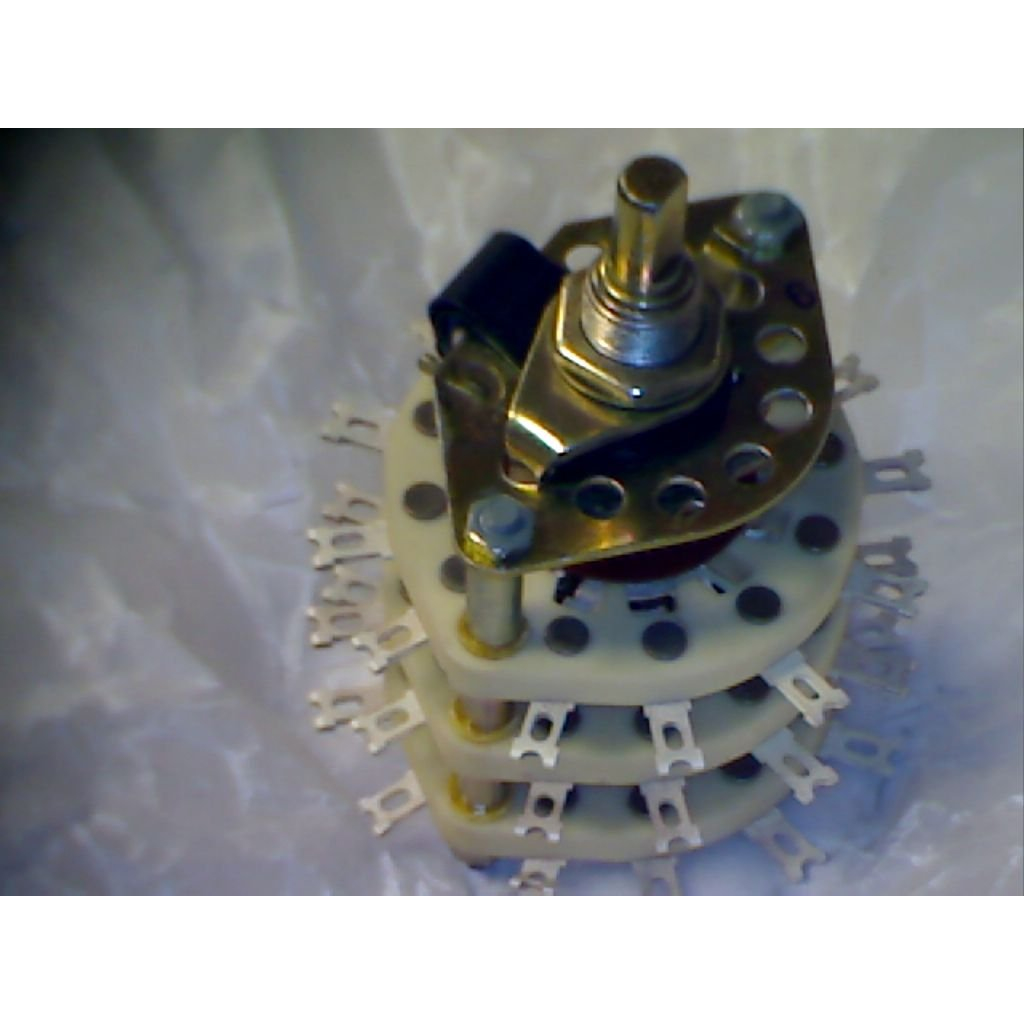

ПГК-2П12Н

ПГК‑2П12Н — это отечественный (серийно выпускавшийся в СССР и современной России) галетный (роторный) переключатель с керамическими «галетами» (платами), предназначенный для коммутации цепей управления и сигнализации в низковольтных схемах; он поддерживает как постоянный, так и переменный ток.

Короткие технические характеристики:

• Конструкция: открытого типа, корпус отсутствует, крепление на панель с гайкой; вал — сплошной с прямой лыской (варианты исполнения в маркировке).

• Число положений и направлений: модель обозначается как 2П12Н — 2 положения и 12 направлений; в серии ПГК доступны и другие комбинации положений и направлений.

• Контакты и материалы: галеты (платы) — керамические; выводы — латунь с серебряным покрытием; выводы рассчитаны под пайку.

• Электрические параметры: номинальное коммутационное напряжение — до 350 В; номинальный ток — около 3 A; макс. коммутируемая мощность — ~70 Вт (AC) и меньшая для DC; контактное сопротивление не более ~0,02 Ом.

• Диэлектрические и прочие параметры: электрическая прочность изоляции порядка 1,5 кВ, сопротивление изоляции не менее 5000 МОм; емкость между контактами ~1,5 пФ, между контактами и корпусом ~5 пФ.

• Механика и ресурс: момент переключения около 0,39–1,17 Н·м; ресурс типично 5 000 циклов (в некоторых приемках — 10 000 ч / 5 000 ч в зависимости от категории приемки); рабочий температурный диапазон — от −60 до +85 °C; относительная влажность до 98% при +35 °C.

Маркировка и обозначение:

• Пример обозначения ПГК‑2П12Н‑К8: ПГК — серия (галетный переключатель с керамическими платами); «2П» — число рабочих положений; «12Н» — число направлений; «К8» или другая буквенно-цифровая приставка указывает расстояние между платами и вариант вала/оси.

Где применяется:

• Для коммутации цепей управления и сигнализации, переключения направлений в приборах и панелях управления, лабораторной техники и аналогичных устройств, где требуется надежное пошаговое переключение нескольких контактов одновременно.

Примеры механических размеров и монтаж:

• Типичные габариты и параметры вала: диаметр выступающей части ~6 мм, длина выступающей части ~20 мм; установочное отверстие ~Ø10,2 мм; количество выводов для 2П12Н — около 36 выводов (зависит от конкретного исполнения).
