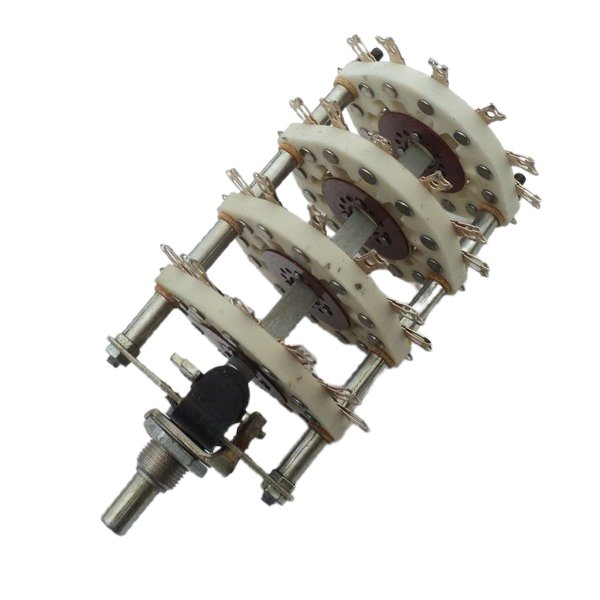

ПГК-11П4Н-6а

ПГК-11П4Н-6А — это галетный поворотный переключатель с керамическими платами, рассчитанный на 11 положений и 4 направления. Он применяется в цепях управления и сигнализации, где требуется надежная коммутация при сравнительно небольших токах и напряжениях.

Основные характеристики

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Максимальная коммутируемая мощность: до 70 Вт.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +85 °C.

Конструкция

Переключатель выполнен в открытом исполнении, без корпуса, с 4 галетами и межгалетным расстоянием 6 мм. Вал имеет исполнение с прямой лыской, а выводы предназначены для пайки. Корпусных размеров у него нет как у герметичных изделий — это именно панельный компонент для монтажа в оборудование.

Где применяется

Такие переключатели обычно ставят в измерительной, радио- и управляющей аппаратуре, где нужно вручную выбирать один из нескольких режимов или схем соединения. Для этой модели характерна высокая механическая и электрическая надежность при сравнительно простой конструкции.

Что важно знать

Обозначение «11П4Н» указывает на 11 положений и 4 направления, а «6А» — на межгалетное расстояние 6 мм и исполнение оси. Указанные параметры могут немного отличаться в зависимости от производителя, документации и конкретной партии, поэтому при подборе лучше сверять паспорт или ТУ.
