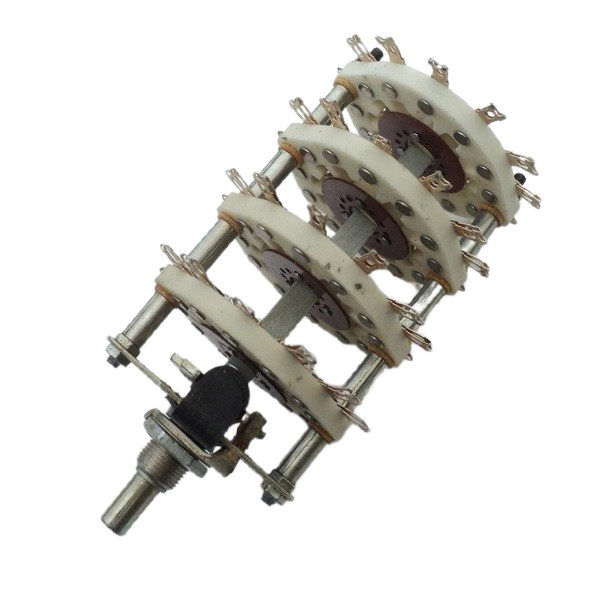

ПГК-11П4Н

ПГК-11П4Н — это галетный поворотный переключатель с керамическими платами, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. У него 11 положений и 4 направления, а в обозначении буква «А» обычно указывает на исполнение вала с прямой лыской.

Основные параметры

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Максимальная коммутируемая мощность: до 70 Вт.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +85 °C.

Конструкция

Переключатель относится к серии ПГК и обычно выполнен в открытом исполнении, без корпуса, с керамическими платами и монтажом на панель. По данным поставщиков, у него 4 галеты, 48 выводов под пайку и механическая фиксация через отверстие панели с гайкой.

Что важно знать

Этот тип переключателя используют там, где нужна надежная ручная коммутация нескольких цепей с фиксированными положениями. Для подбора замены важно смотреть не только на обозначение, но и на число положений, направлений, тип вала и расстояние между галетами, потому что у серии ПГК есть разные исполнения.
