ПГК-11П3Н

ПГК-11П3Н — это советский галетный поворотный переключатель серии ПГК, предназначенный для коммутации электрических цепей постоянного тока и низкочастотного/высокочастотного переменного тока. У него 11 положений, 3 направления, 3 галеты, монтаж на панель и выводы под пайку.

Основные характеристики

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500 В.

• Угол поворота на позицию: 30°.

• Рабочая температура: от -60 до +85 °C.

Конструкция

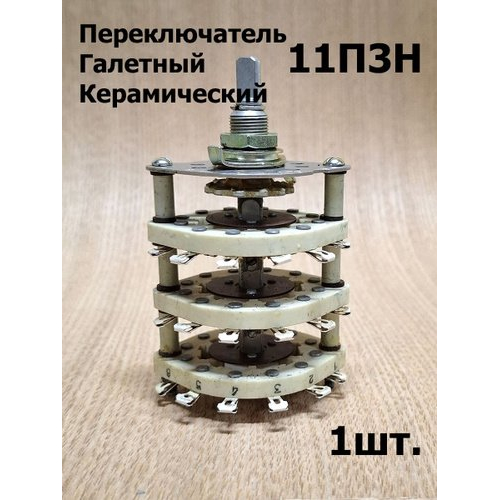

Переключатель выполнен в открытом исполнении, без корпуса, с керамическими галетами и латунными выводами с серебряным покрытием. Вал круглый, диаметром 6 мм, с выступающей частью длиной 20 мм. Количество выводов — 36, а габариты примерно 56 × 56 × 75 мм.

Что важно знать

Эта модель часто применяется там, где нужна надежная ручная коммутация нескольких цепей и фиксированных положений. Для установки обычно нужна панельная посадка и отдельная ручка. Если нужно, могу отдельно разобрать его схему контактов и объяснить, как читать обозначения положений.
