ПГК-11П3Н

ПГК-11П3Н — это галетный поворотный переключатель открытого типа, который используют для коммутации электрических цепей постоянного и переменного тока. У него 11 положений, 3 направления и 3 платы, а исполнение с индексом «-6» указывает на расстояние между платами 6 мм.

Основные характеристики

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500 В.

• Рабочая температура: от -60 до +85 C.

• Ресурс: около 5000 циклов.

Конструкция

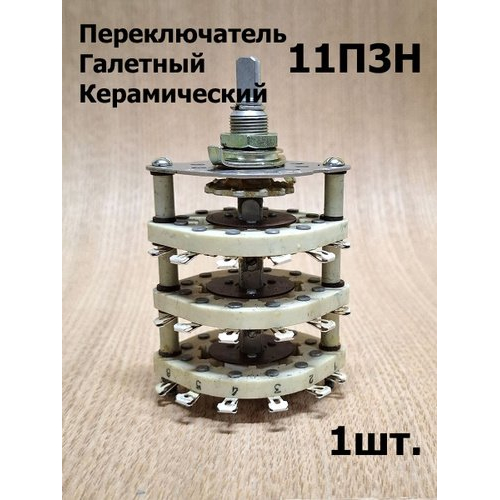

Переключатель выполнен без корпуса, с керамическими платами и выводами под пайку. Монтаж — на панель, а ручка обычно поставляется отдельно. Вал круглый, диаметром 6 мм, с выступающей длиной 20 мм.

Где применяется

Такие переключатели обычно ставят в измерительной аппаратуре, радиоэлектронных устройствах и другой технике, где нужна надежная ручная коммутация нескольких цепей и положений. За счет керамики, большого сопротивления изоляции и широкого температурного диапазона он хорошо подходит для эксплуатации в жестких условиях.

Что важно знать

Маркировка ПГК-11П3Н-6 встречается у старых советских и складских изделий, поэтому у конкретных экземпляров могут быть отличия по исполнению, состоянию и комплектности. Если нужно, могу отдельно разобрать его схему контактов и назначение выводов.
